ШИМ - контроллеры семейства LinkSwitch®-XT

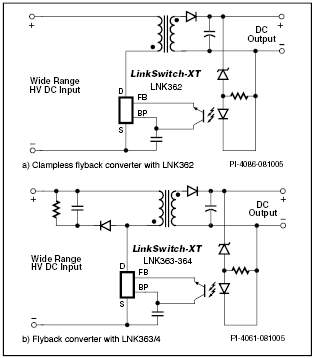

Типовая схема включения с LinkSwitch-XT

Основные преимущества данного семейства:

• Очень низкое число компонентов, очень дешевое решение, при этом высокая стабильность выходного напряжения.
• Инновационные технологии Clampless и IC Trimming transformer construction.
• Полностью интегрированный авто рестарт, при защите от короткого замыкания и защите от цепи разрыва обратной связи.
• Отсутствует обмотка питания обратной связи, меньше стоимость трансформатора.
• Универсальный диапазон (85-265 Вольт) входного напряжения позволяет использовать устройства на основе микросхем Power Integrations в любой точке земного шара.
• Технология энергосбережения EcoSmart позволяет устройству в отсутствии нагрузки потреблять от 300 mW (без обмотки питания оптопары) до 50 mW (с обмоткой). При этом микросхемы удовлетворяют всем мировым стандартам энгергосбережения.
• Защита от перегрева (работающая по гистерезису), делает устройство более надежным.
• Схема частотного джиттера (frequency jitter) - снижают ЭМИ и делают фильтрующие элементы более дешевыми.

Применение:

• зарядно-питающие устройства для сотовых и беспроводных телефонов, MP3/аудио плееров, цифровых камер и пр.
• источники питания для промышленного оборудования, счетного оборудования и пр.

Тип	Выходной ток, мА				Корпус
	230 VAC ±15%		85-265 VAC
	Адаптер	Печатный узел	Адаптер	Печатный узел
LNK362P/G	2.8 Вт	2.8 Вт	2.6 Вт	2.6 Вт	DIP-8 SMD-8
LNK363P/G	5 Вт	7.5 Вт	3.7 Вт	4.7 ВтW	DIP-8 SMD-8
LNK364P/G	5.5 Вт	9 Вт	4 Вт	6 Вт	DIP-8 SMD-8

Документация:

		862 kB Engl Обзор микросхем семейства
		940 kB Engl Применение

---
