PCF8577C

Драйвер непосредственного/дуплексного управления ЖКИ с интерфейсом шины I²C

Отличительные особенности:

• Непосредственные/дуплексные режимы управления до 32/64 сегментами ЖКИ
• Рабочее напряжение: 2.5…6 В
• Малое энергопотребление
• Интерфейс шины I²C
• Размещение выводов оптимизировано под одностороннюю разводку печатных проводников
• Одновыводной встроенный генератор
• Загрузка данных с автоматическим увеличением адреса по отношению к под-адресу устройства
• Память индикатора переключается в режиме непосредственного управления
• Можно использовать как расширитель выхода I²C-шины
• Возможность расширения для управления до 256 сегментами
• При подаче питания индикатор ничего не отображает
• Адрес на I²C-шине: 01110100.

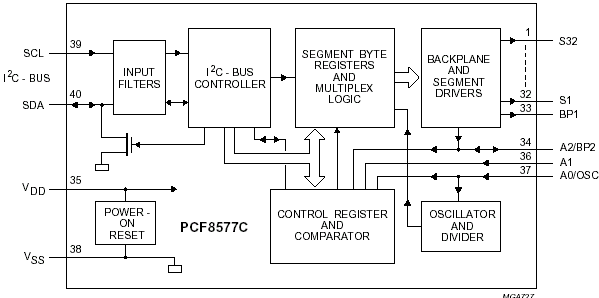

Структурная схема PCF8577C:

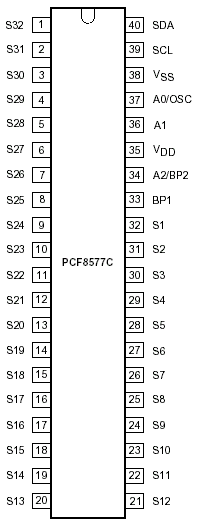

Расположение выводов PCF8577C:

Общее описание:

PCF8577C – однокристальная КМОП - микросхема. Она разработана для непосредственного управления ЖКИ с до 32 сегментами или для дуплексного управления 64-сегментным индикатором.

Двухпроводный интерфейс существенно уменьшает объем проводных связей в приложениях с удаленным управлением индикаторами. Нагрузка на линию I²C-шины минимизирована за счет автоматического увеличения адреса, аппаратной подадресации и переключения памяти индикатора (режим непосредственного управления).Для того чтобы обеспечить непосредственное отключение VDD система защиты от электростатических разрядов не использует диоды, подключенные между VDD и SCL, SDA для защиты последних.

Информация для заказа:

Документация:

141 Kb Engl Описание микросхемы PCF8577C

---
