LM20

прецизионный температурный датчик

Отличительные особенности:

• Диапазон рабочих температур от -55°C до +130°C при питании от +2.7 В до +5.5 В
• Рассчитываемая погрешность
• Доступен в корпусах SC70 и microSMD
• Пригоден для удалённого использования

Области применения:

• Сотовые телефоны
• Компьютеры
• Источники питания
• Устройства зарядки батарей
• Офисная техника

Типовая схема включения LM20:

Расположение выводов LM20:

Описание:

LM20 - интегральный прецизионный температурный CMOS датчик с аналоговым выходом работающий в диапазоне температур от -55°C до +130°C. Рабочее напряжение питания от +2.4 В до +5.5 В. Передаточная характеристика LM20 почти линейная с небольшой параболической кривизной. Точность LM20 составляет ±1.5°C при температуре окружающей среды +30°C. Ошибка возрастает линейно до ±2.5°C, когда температура достигает граничных значений рабочего диапазона. Температурный диапазон зависит от приложенного напряжения. При напряжении питания от 2.7 В до 5.5 В температурный диапазон составляет от -55°C до +130°C. Уменьшение питания до 2.4 В изменяет минимальную рабочую температуру до -30°C, при неизменной верхней граничной температуре +130°C.

Так как ток утечки LM62 менее 10 µA, самонагрев прибора ограничен на уровне 0.02°C в безветренном пространстве. Более того, благодаря малому потреблению LM62 возможно его питание непосредственно от выхода многих логических микросхем предоставляя возможность отключения прибора.

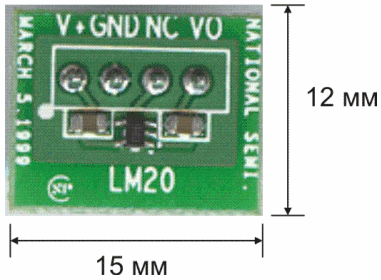

Оценочный комплект:

• Оценочная плата
• Документация на LM20
• Руководство по выбору температурных датчиков NSC

Документация:

255 Kb Engl Описание микросхемы

---
