LM2704

Маломощный повышающий преобразователь постоянного тока с ограничением пикового тока в 550 мА

Отличительные особенности:

• 550 мА, 0.7 Ом, внутренний ключ
• Использует малогабаритные элементы с поверхностным монтажом
• Регулируемое выходное напряжение до 20 В
• Рабочий диапазон температур от 2.2V до 7V
• Блокировка недостаточного напряжения на входе
• 0.01 мкА отключение питания
• Малогабаритный 5-выводной корпус SOT-23

Области применения:

• ЖК приборы
• Подсветка на светодиодах белого цвета
• Портативные приборы
• Цифровые камеры
• Портативные устройства

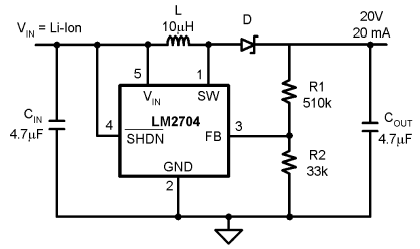

Типовая схема включения:

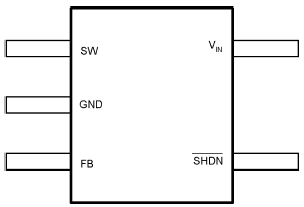

Расположение выводов:

Описание:

LM2704 представляет собой маломощный повышающий преобразователь постоянного тока в компактном 5-выводном корпусе SOT-23. Ограничительная, постоянная система контроля в выключенном состоянии сохраняет рабочий ток, что отражается на высоком КПД в широком диапазоне режима нагрузки. 21 В ключ допускает выходное напряжение в 20 В. Низкое – 400 нс – время выключения позволяет использовать небольшие, компактные дроссели и конденсаторы в целях уменьшения посадочного места элемента на плате и размеров в целом применительно к портативным приборам, в которых объём имеет значение. LM2704 идеально подходит для ЖК-панелей, которым необходим низкий ток и высокий КПД; подходит и для светодиодов белого цвета, использующихся в качестве подсветки у сотовых телефонов. LM2704 может управлять до 8 светодиодов белого цвета, питающихся от одной Li-Ion батареи.

Документация:

279Kb Engl Описания микросхемы

---
