DS42MB200

Сдвоенный 1:2 мультиплексор/буфер с пропускной способностью 4,25 Гбит/сек, компенсацией на входах и коррекцией предыскажений на выходах

Отличительные особенности:

• Сдвоенный мультиплексор с 2 входами и 1 выходом и буфер с 1 входом и 2 выходами
• Полностью дифференциальные тракты передачи данных с пропускной способностью 1-4.25 Гбит/сек
• Компенсация на входах с фиксированными характеристиками
• Программируемая коррекция предыскажений на выходах
• Раздельная коррекция предыскажений на стороне линии и коммутатора
• Программируемые режимы зацикливания передачи на стороне коммутатора
• Встроенные согласовывающие резисторы
• Напряжение питания +3.3В
• Малая потребляемая мощность: не более 1 Вт
• Защита от электростатических разрядов на всех выводах 6 кВ по модели человеческого тела
• 48-выводной корпус LLP-48 (7мм x 7мм x 0.8мм, шаг 0.5мм)
• Рабочий температурный диапазон -40°C…+85°C

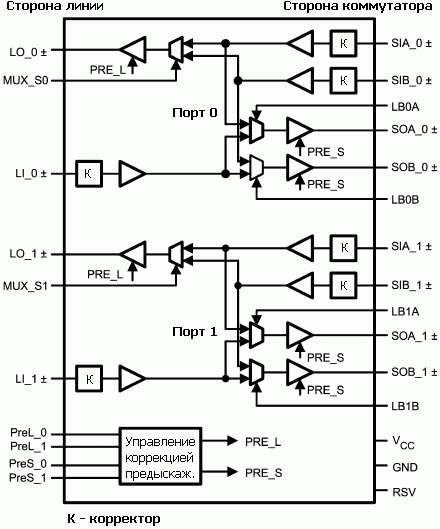

Структурная схема:

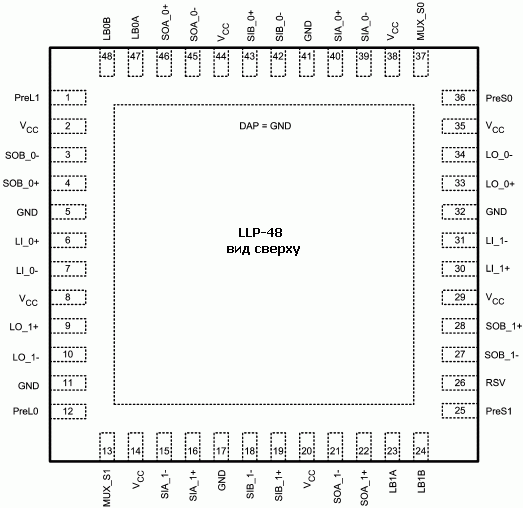

Расположение выводов:

Общее описание:

DS42MB200 - мультиплексор (2 входа, 1 выход) и буфер (1 вход, 2 выхода) для обработки двух сигналов, разработанный для организации избыточной передачи сигналов по проводникам печатных плат. К функциям обработки относятся: компенсация на входах и программируемая коррекция предыскажений на выходах, которые позволяют передавать данные по проводникам печатных плат из текстолита FR4 на скорости до 4 Гбит/сек. Компенсатор с фиксированными характеристиками в каждом входном каскаде позволяет снизить искажения, внесенных в проводниках печатной платы. Все выходные драйверы поддерживают возможность выбора одной из четырех ступеней коррекции предыскажений для компенсации потерь в длинных проводниках печатных плат из текстолита FR4 и уменьшения детерминистического дрожания сигналов. Уровни коррекции предыскажений могут раздельно выбираться, как на стороне линии, так и на стороне коммутатора. Встроенный каскад зацикливания передачи между входом и выходом на стороне коммутатора позволяет реализовать диагностические функции на системной скорости. Все входы приемника и драйверы выходов содержат встроенные дифференциальные согласовывающие резисторы номиналом 100 Ом.

Документация:

1030 Kb Engl Описание микросхемы

---
