LMV1012

Аналоговый усилитель для микрофонов с большим коэффициентом усиления

Отличительные особенности:

• (Условия: Vпит=2,2 В, Rн=2,2 кОм, С=2,2 мкФ, Vвх=18 мВ, если не указаны другие)
• Напряжение питания: от 2 до 5 В
• Потребляемый ток: 186 мкА
• Отношение сигнал/шум (взвешенное по кривой А): 60 дБ
• Уровень шумов на выходе (взвешенный по кривой А): -89 дБV
• Суммарный коэффициент гармоник: 0,09 %
• Коэффициент усиления по напряжению: 15,6 дБ
• Диапазон рабочих температур: от –40°С до +85 °С
• Тип корпуса: microSMD (0,93 х 1,0 х 0,5 мм)

Применение:

• Сотовые телефоны
• Головные гарнитуры
• Терминалы мобильной связи
• Автомобильные аксессуары
• Карманные микрокомпьютеры
• Прочая аппаратура с применением микрофонов

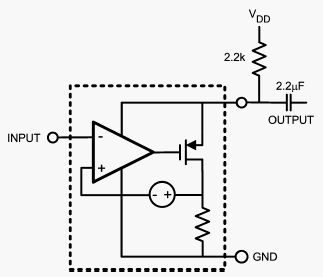

Структурная схема:

Общее описание:

LMV1012 – это усилитель звуковой частоты, предназначенный для встраивания в миниатюрные электретные микрофоны. Он разработан для замены полевого транзистора, ранее в них устанавливавшегося. Усилитель идеально подходит для применения в устройствах, требующих высокого качества аудиосигнала в условиях большого уровня радиочастотных помех, например, в аппаратах сотовой связи. LMV1012 гарантированно работает в диапазоне питающих напряжений от 2,2 до 5,0 В с фиксированным коэффициентом усиления 15,6 дБ. Микросхема обеспечивает превосходную температурную стабильность и устойчивость коэффициента усиления по сравнению с микрофонами на полевом транзисторе.

LMV1012 представляет из себя законченное решение для создания двухвыводного электретного микрофона, полностью совместимого с существующими аналогами на полевых транзисторах. Микросхема выпускается в сверхминиатюрном 4-выводом корпусе типа microSMD, идеально подходящим для установки в современные миниатюрные электретные микрофоны.

Документация:

63kB Engl Полное описание микросхемы LMV1012 фирмы National Semiconductor

---
