LM4914

1 Вт монофонический, 85 мВт стереофонический (для головных телефонов) усилитель низкой частоты Серия BOOMER ® УНЧ

Отличительные особенности:

• Улучшенная схема подавления щелчков
• Режим стереофонического УНЧ для головных телефонов
• Слаботочный микромощный дежурный режим
• Схема защиты от перегрева
• Напряжение питания от 2,5В до 5,5В
• Стабильность в режиме повторителя
• Установка коэффициента усиления внешними резисторами
• Малогабаритный корпус типа «открытый TSSOP»
• Вых. мощность в мостовом режиме (Rн=8 Ом):
      Uпит.= 3В, Кги=0,1% – 330 мВт
      Uпит.= 5В, Кги=0,1% – 1 Вт
• Вых. мощность в стереофоническом режиме (Rн=32 Ом):
      Uпит.= 3В, Кги=0,1% – 30 мВт
      Uпит.= 5В, Кги=0,1% – 85 мВт
• Потребляемый ток в дежурном режиме – 0,03 мкА
• Уровень подавления помехи по питанию (f=1 кГц, мостовой режим) – 52 Дб

Применения:

• «наладонные» миникомпьютеры
• сотовые телефоны
• другое портативное электронное оборудование

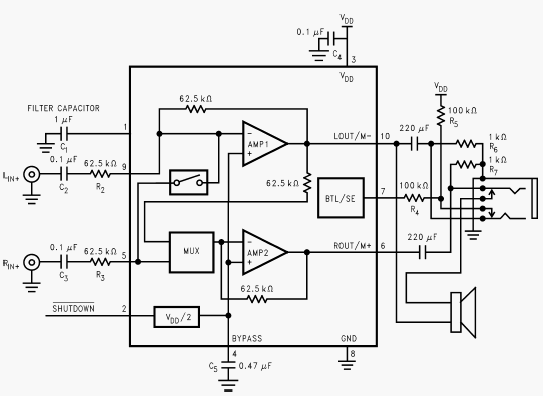

Функциональная схема:

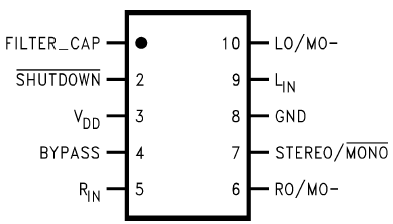

Расположение выводов:

Общее описание:

Микросхема LM4914, стабильная в режиме повторителя, объединяет в себе усилитель мощности с монофоническим дифференциальным выходом (для мостовой нагрузки) и стереофонический усилитель головных телефонов. При напряжении питания 5В монофонический мостовой режим обеспечивает в нагрузке сопротивлением 8 Ом выходную мощность 1 Вт. В стереорежиме усилитель обеспечивает 85 мВт на нагрузке 32 Ом. LM4914 имеет встроенную схему для подавления импульсных помех на выходе («щелчков»).

LM4914 разработана для ноутбуков и других портативных применений. Она обеспечивает высококачественное звучание, имея при этом корпус для поверхностного монтажа и несколько внешних компонент. LM4914 по цоколевке и функциям аналогична микросхеме TPA0253.

В качестве других особенностей можно упомянуть режим энергосбережения (активный уровень сигнала энергосбережения – низкий) и автоматическое отключение при перегреве.

LM4914 поставляется в малогабаритном 10-выводном корпусе TSSOP для поверхностного монтажа.
