LM4918

Стереофонический усилитель мощности звуковой частоты (УМЗЧ) с автоматической регулировкой усиления (АРУ)

Отличительные особенности:

• Автоматическая регулировка усиления
• Интерфейс для управления АРУ - 32 шага по 0,75 дБ каждый
• Мостовая схема включения нагрузки
• Выходная мощность 1 Вт при Rнагр.=1 Ом и Кги =1%
• Схема подавления щелчков
• Защитное отключение при перегреве
• Выбираемый режим автоматического дежурного режима и управление логическим уровнем
• Среднее суммарное значение коэффициента гармонических искажений и шумов на частоте 1 кГц, вых. мощности 1 Вт и сопротивлении нагрузки 8 Ом составляет около 0,3 %
• Собственный потребляемый ток - 18 мА
• Ток потребления в дежурном режиме - 1 мкА

Применения:

• Портативные компьютеры
• Настольные компьютеры
• Мультимедийные мониторы

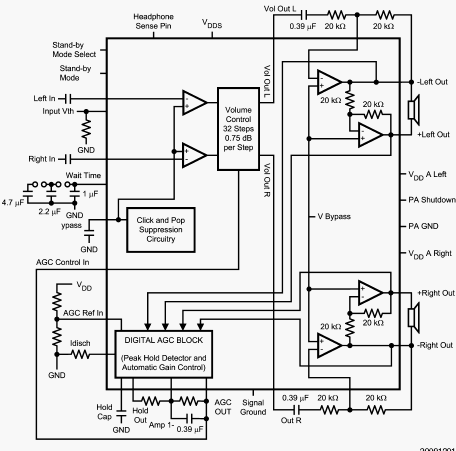

Типовая схема включения:

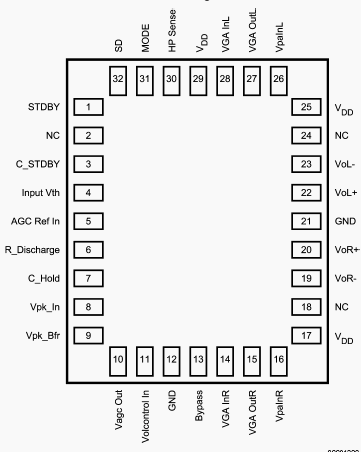

Расположение выводов:

Общее описание:

ИС LM4918 представляет из себя сдвоенный мостовой усилитель мощности ЗЧ, оснащенный схемой автоматической регулировки усиления (АРУ) и способный выдавать в нагрузку 8 Ом мощность около 1 Вт при суммарном коэффициенте гармоник менее 1 %.

Серия УМЗЧ BOOMER® была разработана исключительно для обеспечения высокого качества звукоусиления при минимуме элементов внешней обвязки. ИС LM4918 объединяет в себе АРУ и мостовой стереоусилитель, что делает ее оптимальным вариантом для применения в мультимедийных мониторах, носимых радиоприемниках, стационарных компьютерах и ноутбуках.

К достоинствам усилителя LM4918 можно отнести наличие управляемого извне дежурного режима с микропотреблением, а также режим отключения звука (MUTE), что позволяет достичь большой гибкости и экономичности при использовании этого усилителя.

Выпускается ИС LM4918 в 32-выводном корпусе LLP.

Документация:

646 Kb Engl Описание микросхемы

---
