LM4888SQ

Сдвоенный УМЗЧ с выходной мощностью 2,1 Вт с функциями улучшения объемности звучания (3D) и качества звучания стереонаушников

Особенности:

• Выходная мощность при Кги=1% и Uпит=5 В:

  при Rнагр.= 3 Ом - 2,4 Вт

  при Rнагр.= 4 Ом - 2,1 Вт

  при Rнагр.= 8 Ом - 1,3 Вт

• Кги в стереорежиме (при Pвых=75 мВт и Rнагр.=32 Ом) - 0,01%
• Потребляемый ток в дежурном режиме 0,04 мкА
• Диапазон напряжений питания - от 2,7 В до 5,5 В
• Уровень подавления помех по питанию (при F=217 Гц) - 85 дБ
• Система улучшения объемности от National (3D Enhancement)
• Отключаемый режим работы с наушниками
• Система подавления шумов переходных процессов ("щелчков")
• Защита от перегрева
• Компактный корпус SO
• Сверхмалое потребление в дежурном режиме

Области применения:

• Мобильные телефоны
• Мультимедийные мониторы
• Портативные и настольные компьютеры
• Переносная аудиоаппаратура

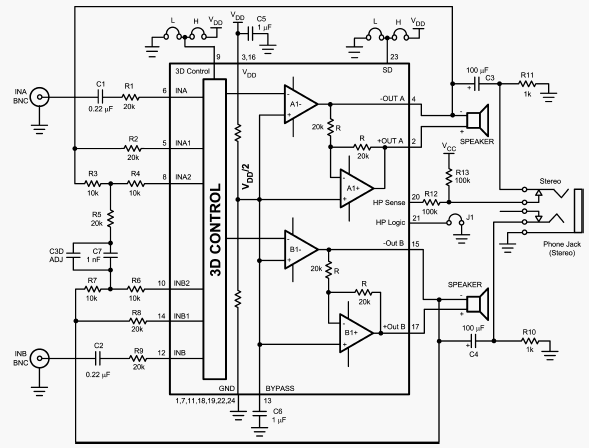

Типовая схема включения:

Расположение выводов:

Общее описание:

LM4888SQ - это сдвоенный мостовой УМЗЧ, обеспечивающий при напряжении питания 5 В выходную мощность 2,1 Вт на нагрузке 4 Ома или 2,4 Вт на нагрузке 3 Ома при коэффициенте гармонических искажений менее 1 %. Отключаемая функция улучшения объемности ( National 3D Enhancement) позволяет получить более "рельефное" звучание стереозвука.

LM4888SQ имеет два отдельных вывода для включения режима работы с головными телефонами (стереонаушниками), каждый из которых имеет разный логический порог включения. Оба этих входа включают режим работы с головными телефонами и усилители из мостового режима переходят в однополярный. Вывод "HP Sense" используется со стандартным 3,5 мм телефонным гнездом. Вывод "HP Logic" предназначен для управления при помощи стандартных логических уровней.

Серия усилителей Boomer, к которой относится и LM4888SQ, была разработана специально для обеспечения высококачественного звуковоспроизведения в корпусах для поверхностного монтажа и с малым количеством навесных элементов. Для упрощения построения аудиоподсистемы LM4888SQ объединяет сдвоенный мостовой усилитель для динамических головок и стереофонический усилитель для головных телефонов на одном кристалле.

Также ИС LM4888SQ имеет дежурный режим со сверхмалым потребляемым током, автоматическое отключение при перегреве и улучшенную схему подавления щелчков при включении усилителя.

Документация:

1178Kb Engl. Полное описание микросхемы LM4888SQ

---
