LM3354

CMOS DC/DC преобразователь на переключаемых конденсаторах

Отличительные особенности:

• Регулируемое выходное напряжение VOUT с ±3% (для 5,0 В, 4,1 В и 3,3 В исполнений) или с ±4% (для 1.8 В исполнения) погрешностью
• Стандартный набор выходных напряжений - 1,8 В, 3,3 В, 4,1 В и 5,0 В
• Возможность задания выходного напряжения в диапазоне от 1,8 В до 5,0 В с шагом в 100 мВ.
• Диапазон входных напряжений от 2,5 В до 5,5 В
• Выходной ток - до 90 мA (для 5,0 В, 4,1 В и 1,8 В исполнений) или 70 мА (для 3,3 В исполнения)
• Средняя эффективность >75%
• Малое количество дешёвых внешних элементов
• Типовой рабочий ток - 375 мкА
• Ток в режиме Shutdown - 2,3 мкА
• Типовая частота преобразования - 1 МГц
• Корпус MSOP-10
• Защита от перегрева

Применения:

• Дисплейная светодиодная подсветка белого свечения
• КПК, сотовые телефоны и другие устройства, использующие Li-Ion батареи.
• Дисплеи с плоской панелью (FPD)
• Устройства с питанием от Li-Ion, NiCd, NiMH или alkaline батарей

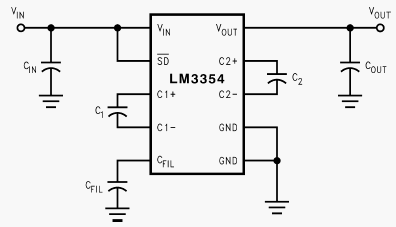

Типовая схема включения LM3354:

Расположение выводов LM3354:

Общее описание:

LM3354 - CMOS DC/DC преобразователь на переключаемых конденсаторах, регулирующий напряжение на выходе путём автоматического понижения или повышения входного напряжения. Диапазон входных напряжений от 2,5 В до 5,5 В. Стандартные выходные напряжения LM3354 - 1,8 В, 3,3 В, 4,1 В (идеально для применения в светодиодной подсветке белого свечения) и 5,0 В.

Архитектура LM3354 позволяет обеспечивать выходной ток до 90 мА при средней эффективности преобразования более 75%. Типовой ток потребления - 375 мкА, ток в режиме пониженного потребления (shutdown) - 2,3 мкА.

LM3354 выпускается в 10-выводном корпусе MSOP. Максимальная высота корпуса - 1.1 мм.

Высокая эффективность LM3354, малые рабочий ток и ток в режиме пониженного потребления, малые размеры корпуса и небольшое количество внешних компонентов типовой схемы включения делают этот компонент идеальным для портативных и других устройств с питанием от батарей.

Оценочный комплект:

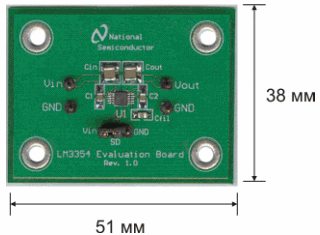

• Оценочная плата
• Схема и описание оценочной платы
• Документация на LM3354/5
• Сопроводительное письмо от NSC

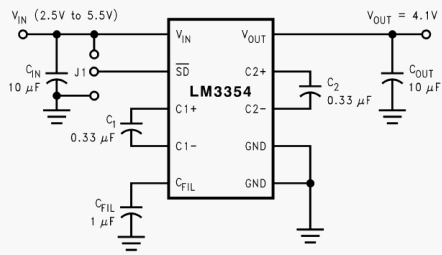

Схема оценочной платы:

Поз. обознач.	Наименование
Cin	10 мкФ-6,3В керамика (X5R) (Taiyo Yuden)
Cout	10 мкФ-6,3В керамика (X5R) (Taiyo Yuden)
C1	0,33 мкФ-16В керамика (X7R) (Taiyo Yuden)
C2	0,33 мкФ-16В керамика (X7R) (Taiyo Yuden)
Cfil	1 мкФ-10В керамика (X7R) (Taiyo Yuden)
U1	LM3354MM-1.8 (National Semiconductor)

Документация:

444 Kb Engl Описание микросхемы
