DS08MB200

Двухканальный 1:2/2:1 LVDS мультиплексор/буфер с пропускной способностью 800 Мбит/сек

Отличительные особенности:

• Скорость передачи через каждый канал 800 Мбит/сек
• LVDS/BLVDS/CML/LVPECL-совместимые входы, LVDS-совместимые выходы
• Малые искажения и дрожания выходных сигналов
• Встроенное входное согласовывающее сопротивление 100 Ом
• Защита от электростатических разрядов 15 кВ на низковольтных дифференциальных (LVDS) входах и выходах
• Защита от коммутации при включенном питании (Hot plug)
• Одно напряжение питания 3.3В
• Промышленный температурный диапазон -40...+85°C
• 48-выв. корпус LLP

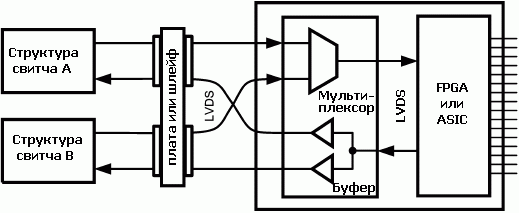

Типичное применение:

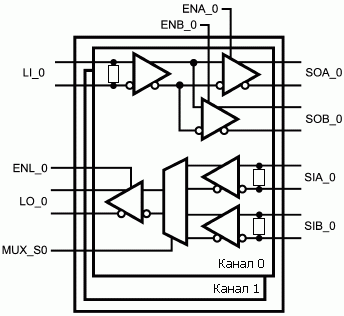

Структурная схема:

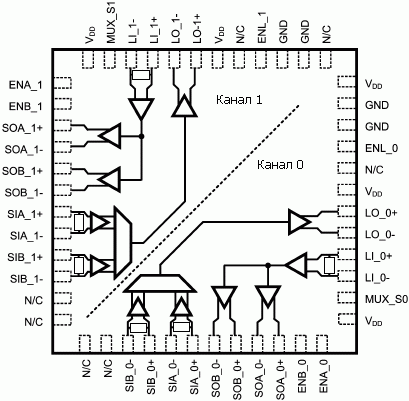

Расположение выводов:

Общее описание:

DS08MB200 - двухпортовый повторитель/буфер с 1 входом и 2 выходами и мультиплексор с 2 входами и 1 выходом. Высокоскоростной тракт передачи данных и симметричное диагональное расположение выводов минимизируют внутренние искажения и упрощают разводку печатной платы. Дифференциальные входы и выходы способны взаимодействовать с LVDS-сигналами, например, 10-, 16- и 18- разрядных шин последовательных гигабитных трансиверов National, а также с CML или LVPECL-сигналами.

Напряжение питания 3.3В, КМОП-технология и стабильность ввода-вывода обеспечивают высокие рабочие характеристики при малом уровне потребляемой мощности во всем промышленном температурном диапазоне -40...+85°C.

Документация:

587 кбайт Engl Описание микросхемы DS08MB200

---
