DS1374

32 битный двоичный сторожевой счетчик часов реального времени, имеющий зарядную схему и вход/выход сигнала сброса

Отличительные особенности:

• 32 битный двоичный счетчик
• Счетчик позволяет реализовать ежедневный будильник, сторожевой таймер и энергонезависимое ОЗУ
• Раздельные выходы генератора прямоугольного сигнала и генератора сигнала сброса
• 2-проводный последовательный интерфейс
• Схема обнаружения пропадания питания и автоматического переключения
• Вывод, являющийся одновременно входом для внешнего сигнала сброса и выходом с открытым стоком внутреннего сигнала сброса
• Низкое рабочее напряжение
• Встроенная зарядная схема
• Рабочий температурный диапазон от –40°С до + 85°С
• 10 выводной µSOP корпус

Области применения:

• Переносное контрольно-измерительное оборудование
• Платежные терминалы
• Медицинское оборудование
• Телекоммуникационное оборудование

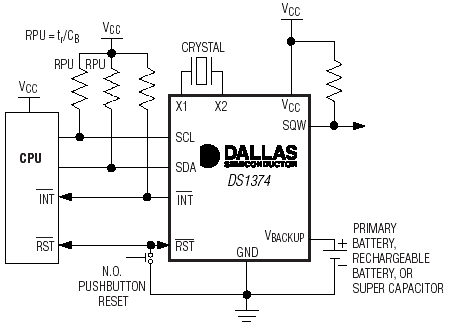

Типовая схема включения:

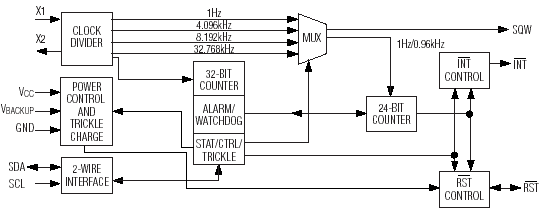

Структурная схема:

Расположение выводов:

Общее описание:

DS1374 – 32 битный двоичный счетчик, предназначенный для фиксирования секундных временных интервалов. Дополнительный счетчик прибора может работать как интервальный будильник или сторожевой таймер. Если же этот счетчик отключен, то он может использоваться в качестве энергонезависимого ОЗУ. Прибор имеет два раздельных выхода генераторов прямоугольного сигнала и сброса. Прецизионный термостабильный ИОН и внутренний компаратор позволяют отслеживать напряжение питания, формировать сигнал сброса и автоматически переключаться между источниками питания. В дополнении ко всему, прибор отслеживает на выходе сброса наличие внешнего сигнала сброса. Доступ к данным осуществляется по 2 проводному двунаправленному интерфейсу.

Документация:

596 Kb Engl Описание микросхемы

---
