DS1371

32- разрядный двоичный счетчик сторожевых часов с 2 проводным интерфейсом

Характеристики:

• 32-разрядный двоичный счетчик
• 24-разрядный двоичный счетчик, использующийся в качестве источника аварийной сигнализации, сторожевого таймера или ОЗУ
• Стробируемый вход сброса сторожевого таймера
• Одиночный выход, конфигурируемый в качестве источника прерываний или источника прямоугольного сигнала
• 2 - проводный последовательный интерфейс
• Низковольтное питание
• Рабочий температурный диапазон от -40°C до +85°C
• Выпускается в 8 выводном SOP корпусе

Применение:

• Серверы
• Платежные терминалы
• Переносные приборы
• Измерители временных интервалов

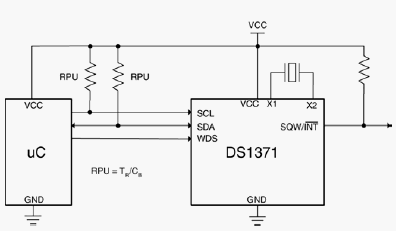

Типавая схема включения:

Расположение выводов:

Общее описание:

DS1371 - 32-разрядный двоичный счетчик, который предназначен для непрерывного расчета времени в секундах. Прибор содержит также дополнительный счетчик, который может использоваться для генерации сигнала периодической сигнализации или в качестве сторожевого таймера. При использовании его в качестве сторожевого таймера счетчик обнуляется сигналом на стробируемом входе. В противном случае счетчик может использоваться в качестве 3 байтного ОЗУ. Конфигурируемый выход может использоваться для генерации сигнала прерывания или в качестве источника прямоугольного сигнала с одной из четырех заложенных в прибор частот. Прибор программируется по 2 проводной двунаправленной шине.

Документация:

573 Kb Engl Описание микросхемы

---
