Отличительные особенности:
Области применения:

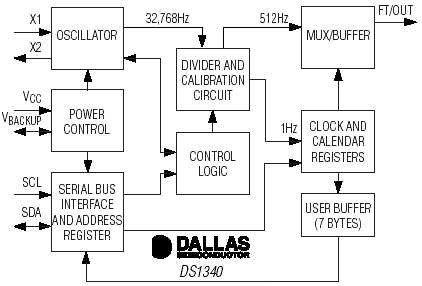

Блок- схема:

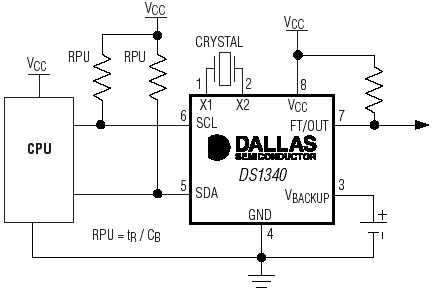

Типовая схема включения:
Расположение выводов:
Общее описание:
DS1340 - часы реального времени (RTC)/календарь, которые являются совместимым по выводам и функциям (включая программную калибровку) аналогом прибора M41T00 производства ST. Кроме того, прибор имеет встроенное импульсное зарядное устройство для подзаряда резервного источника питания, подключенного к выводу VBACKUP, более низкое напряжение питания, при котором осуществляется отсчет времени, и флаг останова опорного генератора. Доступ к регистрам прибора аналогичен доступу к регистрам прибора компании ST. Прибор имеет два дополнительных независимых регистра, один из которых управляет работой зарядного устройства, а другой хранит флаг останова. Часы/календарь содержат информацию о секундах, минутах, часах, дне недели, дате, месяце и годе. Встроенный детектор напряжения питания автоматически при обнаружении пропадания основного питания переключает прибор на работу от резервного источника питания. Обмен данными с прибором осуществляется по 2- проводной двунаправленной последовательной шине.
Документация:
 | 583 Kb Engl Описание микросхемы |
|
