Отличительные особенности:
Информация для заказа:
| Обозначение | Темп. диапазон | Корпус | Маркировка |
| DS1672-2 | от-40°C до +85°C | 8 0.300" DIP | DS1672-2 |
| DS1672-3 | от-40°C до +85°C | 8 0.300" DIP | DS1672-3 |
| DS1672-33 | от-40°C до +85°C | 8 0.300" DIP | DS1672-33 |
| DS1672S-2 | от-40°C до +85°C | 8 0.150" SO | DS1672-2 |
| DS1672S-3 | от-40°C до +85°C | 8 0.150" SO | DS1672-3 |
| DS1672S-33 | от-40°C до +85°C | 8 0.150" SO | DS1672-33 |
| DS1672U-2 | от-40°C до +85°C | 8 µSOP | 1672rr-2 |
| DS1672U-3 | от-40°C до +85°C | 8 µSOP | 1672rr-22 |
| DS1672U-33 | от-40°C до +85°C | 8 µSOP | 1672rr-33 |
Описание выводов:
| X1, X2 | подключение кварцевого резонатора 32.768 кГц. |
| VBACKUP | подключение резервного источника |
| GND | общий |
| SDA | ввод/вывод последовательных данных |
| SCL | синхронизация последовательной связи |
| RST | выход сброса |
| VCC | питание |

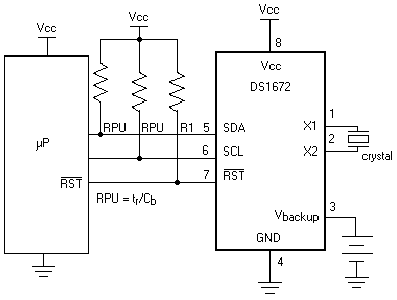

Структурная схема DS1672:
Расположение выводов DS1672:
Общее описание:
DS1672 – низковольтные часы с последовательным интерфейсом, объединяющие функции 32-х битного счетчика и схему контроля питания. 32-х битный счетчик фиксирует секунды и может быть использован для определения времени суток, дня недели, месяца, года, используя специальный программный алгоритм. Прецезиозный источник опорного напряжения и схема сравнения выполняют функцию контроля питания (VCC). Когда условие нормы питания не выполняется генерируется специальный сигнал, который останавливает микропроцессор. Когда VCC возвращается в допустимые пределы, микропроцессор удерживается в остановленном состоянии еще 250 мс и перезапускается, чтобы не оказаться в переходном режиме питания.
Документация:
 | 254 Kb Engl Описание микросхемы DS1672 |
|
