Отличительные особенности:
Описание выводов:
| RST | сброс |
| CLK | синхронизация |
| DQ | ввод/вывод данных |
| GND | общий |
| X1, X2 | подключение кварцевого резонатора 32.768 кГц |
| VBAT | вход подключения резервной батареи питания (+V) |
| VCC | основной источник питания + 5В |

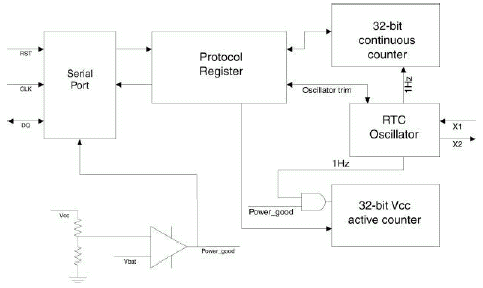

Структурная схема DS1602:
Расположение выводов DS1602:
Общее описание:
DS1602 – микросхема счета пройденного времени, предназначена для счета в секундах времени питания только от Vcc и счета в секундах времени питания от любого источника .(непрерывный счетчик). Последний счетчик обеспечивает возможность вычислить время дня, неделю, месяц и год специальным алгоритмом программного обеспечения. Счетчик времени питания от Vсс показывает сколько времени система находится во включенном состоянии. Эта функция особенно полезна для определения машинного времени эксплуатации оборудования, в котором используется DS1602. Альтернативно этот счетчик может использоваться под управлением программного обеспечения для фиксации событий в реальном масштабе времени. Связь с DS1602 организовывается через 3-проводной последовательный порт. Для выбора типа операции над данными микросхемы передается один байт, определяющий протокол связи: чтение/запись, очистка счетчиков, подстройка частоты генератора. Недорогой кварцевый резонатор 32.768 кГц подключается к выводам X2 и X1. Если используется питание только от батареи, то вывод VBAT необходимо соединить с GND, а батарею подключить к Vcc.
Документация:
 | 213 Kb Engl Описание микросхемы DS1602 |
|
