DS1315

Часы реального времени с контроллером энергонезависимой памяти и подключением к параллельной шине, не занимая места в адресном пространстве

Отличительные особенности:

• Подсчет реального времени в сотых секунды, секундах, минутах, часах, днях недели, датах месяца, месяцах и годах
• Автоматическое определение последнего дня месяца, если его продолжительность менее 31 дня.
• Учет высокосности текущего года вплоть до 2100 г.
• Подключение к микросхеме безадресного пространства
• Обеспечение функций энергонезависимого контроллера для питания статического ОЗУ от резервной батареи
• Допускает избыточное напряжение от батарей для повышения надежности
• Выполнение всех функций при изменении питающего напряжения (Vcc) ± 10%
• Две модификации микросхемы по уровням питания: 3.3 В и 5 В.
• Возможность поставки в промышленном диапазоне температур: от -40°C до+85°C (Ind)
• Может быть использована для замены DS1215

Описание выводов:

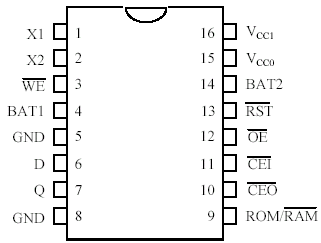

Расположение выводов DS1315:

Общее описание:

DS1315 – часы реального времени, содержащие КМОП часы и контроллер энергонезависимой памяти. Когда отсутствует основной источник питания, внешняя батарея обеспечивает функции счета времени и питания КМОП статического ОЗУ. Время считается сотыми долями секунды, секундами, минутами, часами, днями недели, датами месяца, месяцами и годами. Если текущий месяц содержит менее 31 дня, то микросхема автоматически определит количество дней в месяце с учетом высокосности текущего года. Часы работают или в 24-часовом или 12-часовом формате с индикатором AM/PM (до полудня/ после полудня). Энергонезависимый контроллер содержит схему, позволяющую получить из статического КМОП ОЗУ энергонезависимую память. DS1315 может быть подключена к ОЗУ или ПЗУ, не требуя места в адресном пространстве.

Документация:

420 Kb Engl Описание микросхемы DS1315

---
