DS1243Y

Энергонезависимое статическое ОЗУ емкостью 64 кбит со скрытыми часами реального времени

Отличительные особенности:

• Часы реального времени с представлением времени в сотых секунды, секундах, минутах, часах, днях, дате месяца, месяцах и годах.
• Энергонезависимое статическое ОЗУ емкостью 8 кБ позволяет заменить статическое ОЗУ или ЭППЗУ
• Встроенный литиевый источник энергии обеспечивает работу календаря и хранение сохранность данность в ОЗУ
• Функция часов не зависит от работы ОЗУ
• Автоматически определяется число дней в месяце по месяцу и году, данная функция действительна до 2100 г.
• Стандартная цоколевка в 28–ми выводном JEDEC корпусе
• Работает при 10% разбросе напряжения питания
• Температурный диапазон функционирования от 0°C до 70°C
• Точность хода не хуже ±1 мин./мес. при 25°C
• Функционирование более 10 лет при отсутствии основного питания
• Доступность заказа с 120 нс, 150 нс и 200 нс временами доступа

Описание выводов

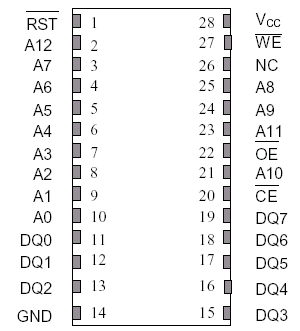

Расположение выводов DS1243Y:

Общее описание:

DS1243Y – энергонезависимое статическое ОЗУ емкостью 64 кбит со скрытыми часами реального времени и организацией памяти 8192 х 8. DS1243Y имеет отдельный литиевый источник энергии и схему контроля, которая постоянно проверяет Vсс на выход за допустимые пределы. Когда такое условие выполняется, литиевый источник энергии автоматически подключается, а механизм защиты от записи позволяет предотвратить искажение данных и в памяти и в часах реального времени. Часы обеспечивают счет времени в сотых секунды, секундах, минутах, днях, датах месяца, месяцах и годах. Дата в конце месяца автоматически определяется для месяцев с продолжительностью менее 31 дней, включая исправления для высокосных годов. Часы работают в 24-часовом или 12-часовом форматах с индикатором AM/PM.

Документация:

349 Kb Engl Описание микросхемы DS1243Y

---
