DS1087L

3.3 В широкополосный генератор EconOscillator

Отличительные особенности:

• Установленная при производстве рабочая частота от 130 кГц до 66.6 МГц
• Не требуется внешних синхронизирующих компонентов
• Снижение ЭМИ
• Однополярное питание от 2.7 до 3.6 В
• Программируемое пользователем снижение частоты при помощи встроенного делителя
• Выбираемый пользователем коэффициент сглаживания 2% или 4%
• Помехоустойчивый вход блокировки выхода
• 2 - проводный последовательный интерфейс
• Хранение параметров настройки во встроенной энергонезависимой памяти
• Режим пониженного потребления
• Программируемый режим снижения потребления/блокировки выхода

Области применения:

• Принтеры
• Копировальные устройства
• Персональные компьютеры
• Периферийные устройства для ПК
• Сотовые телефоны
• Кабельные модемы

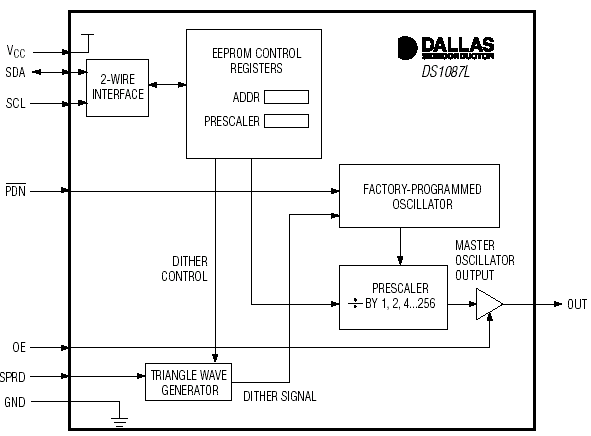

Блок- схема:

Расположение выводов:

Общее описание:

DS1087L - генератор синхроимпульсов, который вырабатывает широкополосный (сглаженный) прямоугольный сигнал фиксированной частоты в диапазоне от 260 кГц до 133 МГц. DS1087L поставляется с установленной рабочей частотой и коэффициентом ширины полосы сигнала. Но пользователь может запрограммировать коэффициент деления встроенного делителя, установить коэффициент сглаживания 2 или 4 % и выключить/заблокировать выход через 2- проводный последовательный интерфейс. Все параметры настройки прибора хранятся во встроенной энергонезависимой EEPROM памяти, позволяющей использовать прибор в автономных устройствах. DS1087L имеет выводы активизации дежурного режима и блокировки выхода, что позволяет использовать его в устройствах, критических к потреблению.

Документация:

578 Kb Engl Описание микросхемы

---
