DS3141, DS3142, DS3143, DS3144

Одно/двух/трех/четырех канальные приборы обработки кадров DS3/Е3

Характеристики:

• Один/два/три/четыре независимых обработчика кадров DS3/Е3 на одном кристалле
• Формирование и разметка M23 DS3, C - бит четности DS3 и G.751 E3
• NRZ или двух проводный (положительный/отрицательный) LIU интерфейс
• B3ZS/HDB3 кодер и декодер
• Генерация и детектирование сигнализации DS3/Е3
• Встроенный HDLC контроллер для каждого канала
• Встроенный FEAC контроллер для каждого канала
• Встроенный в каждый канал генератор коррекции ошибок (BERT)
• Большие счетчики контроля качества
• Слежение за линией, диагностика и контроль полезной нагрузки
• Внешнее управление передачей переполненного порта
• Поддержка внешней или циклической синхронизации
• Возможность отдельного отключения неиспользуемого порта
• 8 битный микропроцессорный порт, поддерживающий работу в смешанном или несмешанном режимах (Intel или Motorola)
• 3.3 В питание, совместимость выводов с 5 В логикой
• 144-контактный 13x13 мм CSBGA корпус
• Поддержка IEEE 1149.1 JTAG

Применение:

• SONET/SDH мультиплексоры
• PHD мультиплексоры
• Цифровые кросс - коммутационные системы
• Концентраторы
• Аппаратура ATM и с разделением по времени
• Маршрутизаторы

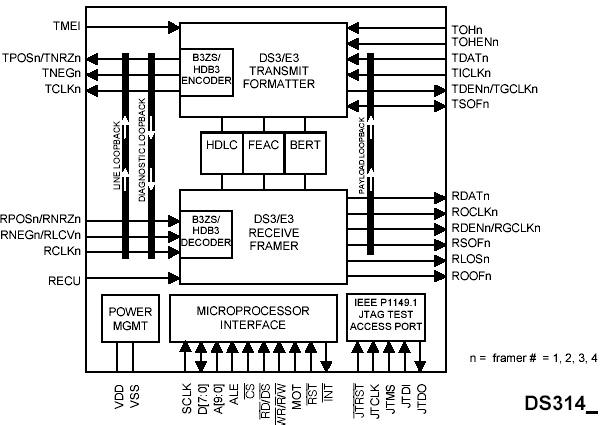

Структурная схема:

Общее описание:

Приборы DS3141/DS3142/DS3143/DS3144 содержат все узлы, необходимые для формирования и разметки до 4 DS3/Е3 каналов. Каждый формирователь кадров этих приборов имеет независимые настройки для поддержки M23 DS3, C - бита четности DS3 или G.751 E3. Формирователи кадров могут обмениваться данными по интерфейсу с рядом линейных интерфейсных модулей (LIU), микропроцессорными шинами и другими элементами систем без дополнительной связующей логики. Каждый DS3/Е3 формирователь кадров имеет свой собственный HDLC контроллер, FEAC контроллер, генератор коррекции ошибок (BERT), который поддерживает как проверку на наличие ошибок, так и генерацию проверочных бит, схему контроля качества и схему слежения.

Документация:

1021 Kb Engl Описание микросхемы

---
