DS3131

40-портовый контроллер внеканального бит- синхронного (BoSS) потока HDLC

Характеристики:

• 40 независимых портов с временным разделением
• 40 двунаправленных HDLC каналов
• Каждый порт может иметь пропускную способность до 52 Мбит/с
• Максимальная пропускная способность в режиме полного дуплекса 132 Мбит/с
• Встроенный аппарат коррекции ошибок (BERT)
• Диагностика связей в обоих направлениях
• Локальная шина, поддерживающая шунтирование PCI
• 33 МГц 32 битный PCI интерфейс
• Полный набор кодов драйвера

Применение:

• Маршрутизаторы
• Мультиплексоры доступа xDSL (DSLAM)
• Внеканальная передача по T1/E1
• Внеканальная передача по T3/E3
• Оконечные устройства SONET/SDH
• Высокоплотные V.35 терминалы
• Линии с высокой скоростью передачи информации типа HSSI

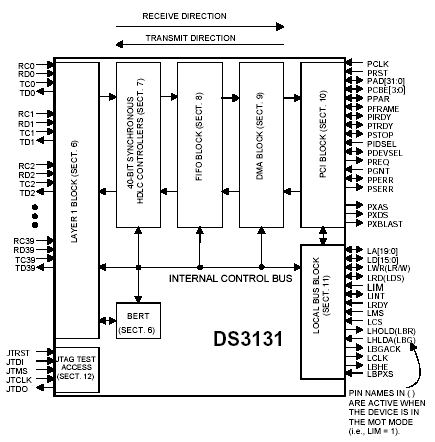

Блок схема:

Общее описание:

DS3131 контроллер бит- синхронного (BoSS) потока HDLC, который может обслуживать до 40 высокоскоростных, внеканальных, бит- синхронных потоков HDLC. Встроенный контроллер прямого доступа к памяти (DMA) был оптимизирован для достижения максимальной гибкости и увеличения коэффициента использования шины PCI, что позволило снизить загруженность ЦП. Функция диагностики каналов и встроенная аппаратура BERT позволяют обойтись без внешних компонентов.

Документация:

1111 Kb Engl Описание микросхемы

---
