DS2174

Устройство измерения уровня ошибок в цифровом канале связи (EBERT)

Отличительные особенности:

• Генерирует и детектирует цифровые последовательности для обеспечения мониторинга и отладки цифровых коммуникационных каналов связи
• Программируемая длина многочлена для генерации любых псевдослучайных последовательностей, вплоть до 232 - 1
• Программируемая, определяемая пользователем, последовательность регистров для длинных, повторяющихся последовательностей, длиной до 512 байт
• 48-ми разрядный счетчик и регистры счета ошибочных бит
• Программно - определяемый вставка ошибочных бит
• 8-ми разрядный, параллельный порт управления
• Определяет многочленные тестовые последовательности в присутствии уровней бит - ошибок, вплоть до 10-2
• Программируемые режимы работы с последовательным, 4-бит параллельным, или 8-ми разрядным, параллельным интерфейсами данных
• Тактовая частота в режиме последовательного интерфейса 155 МГц; в побайтно - параллельном режиме: 80 МГц (622 Мбит/с); OC-3
• Выпускается в корпусе 44- pin PLCC

Области применения:

• Маршрутизаторы
• Сервисные канальные блоки (CSU)
• Сервисные блоки данных (DSU)
• Мультиплексоры
• Коммутаторы
• ЦАП
• Мосты
• Смарт - соединители

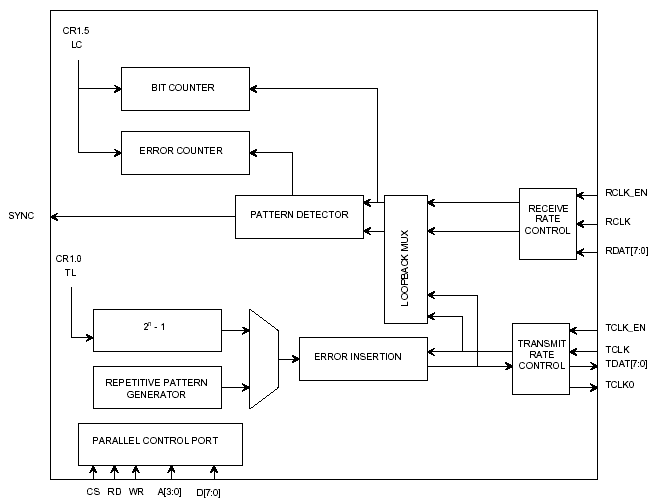

Структурная схема:

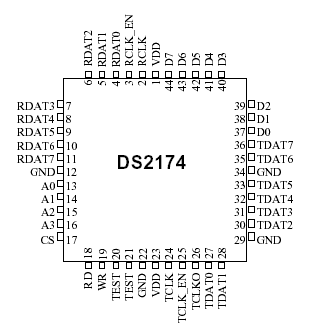

Расположение выводов:

Описание:

Усовершенствованный тестер измерения уровня бит - ошибок в цифровых каналах связи (EBERT) DS2174 является программируемым генератором тестовой последовательности, приемником, и анализатором, отвечающим наиболее строгим требованиям по уровню ошибок, налагаемым на цифровые каналы передачи данных.

ИС имеет бит - последовательный, полубайт- параллельный и байт- параллельный интерфейсы данных и генерирует и уникально - синхронизируется с псевдослучайными последовательностями вида 2n -1, где n может принимать значения от 1 до 32, и определяемыми пользователем, повторяющимися последовательностями длиной до 512 байт.

Документация:

117 Kb Engl Описание микросхемы

---
