DS1852

Диагностический монитор трансивера оптоволоконных каналов передачи данных

Отличительные особенности:

• Обеспечивает выполнение положения SFF-8472 по адресу A2h (Примечание: для полной совместимости требует использования внешней EEPROM по адресу A0h)
• Аналого - цифровой преобразователь (АЦП) с масштабируемым 4-х канальным мультиплексируемым входом
• Непосредственный преобразователь температура - цифровой код
• Программирование условий аварийного и предупреждающих сигналов
• Программируемый, быстродействующий, температурно - компенсированный мультиплексирующий компаратор с тремя входами
• Доступ к данным температуры, передаваемым данным и управлению ИС по 2-х проводному интерфейсу
• Напряжение питания 3 В или 5 В
• Корпус 25-ball BGA
• Диапазон рабочих температур: от -40С до +100С
• Три уровня безопасности
• 127 байт EEPROM для обеспечения уровня безопасности 1
• 128 байт EEPROM для обеспечения уровня безопасности 2
• Адресное пространство имеет GBIC- совместимость (при использовании внешнего EEPROM по адресу A0h)

Области применения:

• Системы высокоскоростного доступа (Telekom)

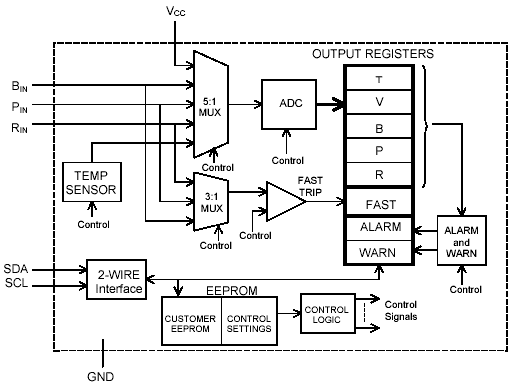

Блок схема:

Описание:

Монитор DS1852 трансивера обеспечивает реализацию системных функций мониторинга в волоконно- оптических модулях передачи данных, в соответствии с требованиями SFF-8472. В функции ИС входит поддержка коммуникаций по 2-х проводной шине с головной системой, памятью EEPROM для идентификации, слежения, и калибровки, АЦП с 4-мя мультиплексируемыми входами, три быстродействующих компаратора и температурный датчик для мониторинга температуры оптоволоконного передатчика. ИС DS1852 имеет программируемые аварийный и предупреждающий флаги для всех четырех величин, подвергающихся аналого- цифровому преобразованию (три пользовательских аналоговых входа плюс напряжение источника питания), а также, для температуры. Данные условия предназначены для определения критических параметров внутри каждого модуля. Три быстродействующих компаратора имеют температурно - компенсационную программируемость. Температурные зависимости граничных точек способствуют оценке критических состояний.

Документация:

265 Kb Engl Описание микросхемы

---
