DS26556

четырехпортовый T1/E1/J1 однокристальный приемопередатчик элементов/пакетов

Отличительные особенности:

• 8/16 битный UTOPIA 2 / 3 интерфейс
• 8/16 битный POS/PHY 2 / 3 интерфейс
• 4 портовый TDM интерфейс
• Высокоскоростной многопортовый TDM интерфейс
• 4 независимых полных T1/E1/J1 приемопередатчика
• Отображение в DS0 элементов и пакетов
• Смешивание TDM с элементами или пакетами
• Программно выбираемый линейный терминал
• отдельный HDLC контроллер для каждого приемопередатчика
• полный BERT, который может быть подключен к любому порту
• Детектирование аварийных ситуаций
• Линейное кодирование AMI, D8ZS, HDB3
• Следящие счетчики
• Поддержка RAI-CI и AIS-SI
• Встроенный синхрогенератор, формирующий синхросигнал с частотой 16.384, 8.192, 4.096 или 2.048 МГц
• Контрольный порт JTAG
• Однополярное 3.3 В питание, допустимое напряжение на выводах 5 В
• 17x17 мм 256 контактный BGA корпус с шагом между контактами 1.00 мм

Области рименения:

• Добавляющие - исключающие мультиплексоры
• Контроллеры базовых станций
• Станционное оборудование
• DSLAMS
• VOIP

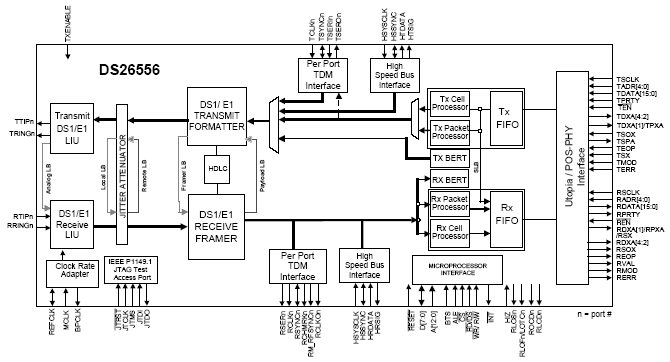

Структурная схема :

Общее описание:

DS26556 - единственный многопортовый T1/E1/J1 приемопередатчик, имеющий элементный/пакетный/TDM интерфейс. Этот прибор содержит линейный интерфейс и функции формирования кадров, необходимые для подключения к четырем T1, E1 или J1 линиям. Каждый формирователь кадра имеет HDLC контроллер, который может быть подключен к любому основному цифровому каналу или FDL (T1)/Sa (E1) биту. Также DS26556 содержит полный BERT для каждого порта и встроенный адаптер синхроимпульсов, полезный для реализации высокочастотной синхронизации. Управляется DS26556 по параллельному 8- битному порту, который может быть настроен на работу в соответствии со стандартом компании Intel или Motorola.
