MAX4514, MAX4515

Низковольтные, аналоговые CMOS коммутаторы (один вход - один выход) с низким сопротивлением открытого канала

Отличительные особенности:

• Выпускаются в корпусе SOT23-5
• Однополярное напряжение питания от +2 В до +12 В
• Гарантированное сопротивление открытого канала:
      20 Ом при питании +5 В
      10 Ом при питании +10 В
• Гарантированные токи утечки закрытого канала:
      1 нА при +25°С
      20 нА при +85°С
• Гарантированные токи утечки открытого канала:
      2 нА при +25°С
      40 нА при +85°С
• Низкая инжекция заряда: 10 пКл
• Быстрое переключение: t_ON= 150 нс, t_OFF= 100 нс
• Алгоритм «разрыв соединения перед коммутацией» - t_ON > t_OFF при +5 В
• TTL/CMOS- совместимость при питании +5 В

Области применения:

• Оборудование с питанием от батареи
• Маршрутизация аудио и видео сигналов
• Низковольтные системы сбора данных
• Коммуникационные приложения
• Карты PCMCIA
• Сотовые телефоны
• Модемы

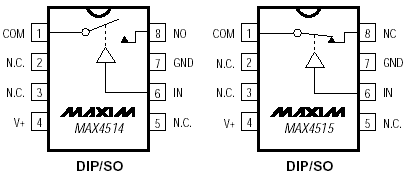

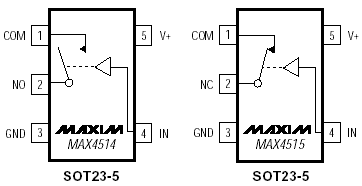

Расположение выводов:

Описание:

ИС MAX4514/MAX4515 являются низковольтными, CMOS, аналоговыми коммутаторами (один вход - один выход) с однополярным питанием и низким сопротивлением открытого канала. ИС MAX4514 имеет нормально - разомкнутые коммутаторы, а ИС MAX4515 имеет нормально - замкнутые коммутаторы.

Данные CMOS коммутаторы способны работать при однополярном питании с напряжением от +2 В до +12 В. Оба коммутатора способны работать с аналоговыми сигналами, имеющими размах от шины до шины питания. Максимальный ток утечки закрытого канала составляет всего 1 нА при +25°С, или 20 нА при +85°С.

Все цифровые входы ИС имеют логические пороговые значения от 0.8 до 2.4 В, обеспечивая совместимость TTL/CMOS- логических уровней при питании +5 В.

Для ознакомления с совместимыми по выводам ИС, предназначенными для биполярного режима питания, обращайтесь к описанию ИС MAX4516/MAX4517.

Документация:

81 Kb Engl Описание микросхемы

---
