MAX6672, MAX6673

Температурные датчики с ШИМ выходом в SC70 корпусах

Характеристики:

• Простой однопроводный выход с ШИМ
• Миниатюрный SC70 корпус
• Малое потребление: типовой ток потребления 60 мкА
• Номинальная частота 1.4 кГц
• Различные выходы:
      Открытый сток (MAX6672)
      Двухтактный (MAX6673)
• Однополярное питание от 2.4 В до 5.5 В

Применение:

• Оборудование управления производством
• Высоковольтное оборудование
• Автомобильное оборудование
• Оборудование контроля температуры окружающей среды

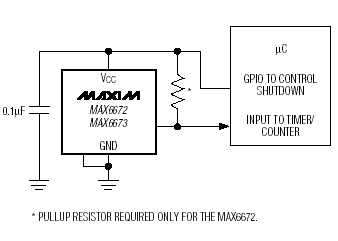

Блок схема:

Расположение выводов:

Общее описание:

MAX6672/MAX6673 - низко токовые температурные датчики с однопроводным выходом. Эти температурные датчики преобразуют температуру окружающей среды в 1.4 кГц выходной сигнал с ШИМ, который содержит информацию о температуре в скважности. MAX6672 имеет выход с открытым стоком, а MAX6673 имеет логический комплиментарный выход.

Приборы MAX6672/MAX6673 работают от однополярного источника питания от 2,4 В до 5,5 В и имеют максимальный ток потребления 150 мкА. Оба прибора имеют однопроводный выход, позволяющий организовать простой интерфейс с микроконтроллером.

Приборы MAX6672/MAX6673 выпускаются в 5 выводных SC70 корпусах.

Документация:

125 Kb Engl Описание микросхемы

---
