MAX1755, MAX1756

SOT23 компараторы локальной температуры с SMBus последовательным интерфейсом

Основные характеристики:

  • Программируемый температурный порог.
  • Внутренний гистерезис.
  • SMBus 2-проводный последовательный интерфейс.
  • OVERT выход термостатирования (MAX1755).
  • ALERT выход прерывания (MAX1756).
  • Точность порога срабатывания:
        ±3°C (от +25°C до +100°C)
        ±5°C (от -40°C до +125°C)
  • Потребление тока 200µA (максимальное).
  • Диапазон напряжения питания от +2.375В до +5.5В
  • Миниатюрный, 6-контактный SOT23 корпус.

Области применения

  • Мониторинг локальной температуры.
  • Настольные компьютеры.
  • Ноутбуки.
  • Серверы.
  • Рабочие станции.
  • Модули памяти.
  • Модули с множеством микросхем.
  • Промышленные системы управления.
  • Автомобили.

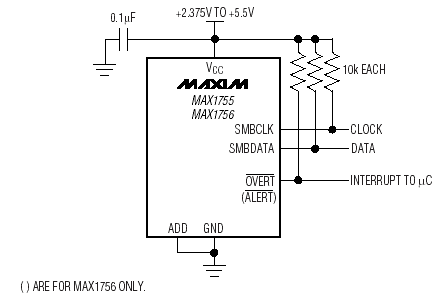

Типовая схема включения:

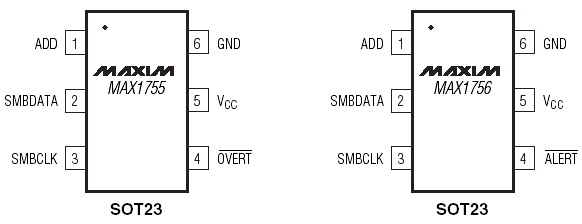

Расположение выводов:

Описание:

Микросхемы MAX1755/MAX1756 это устройства контроля температуры с ±3°C точностью, каждая с встроенным компаратором с контролируемым по SMBus переменным порогом срабатывания. Этот ЦАП-программируемый порог позволяет программному обеспечению настраивать температурные зоны и системные сообщения о выходе температуры за заданные пределы. Микросхемы MAX1755/MAX1756 отличаются возможностью последовательного программирования, низкой стоимостью, широким диапазоном напряжения питания и миниатюрным корпусом.

Микросхема MAX1755 имеет самосбрасывающийся выход термостата (OVERT), и микросхема MAX1756 имеет выход прерывания (ALERT) с защёлкой. Ряд подчинённых адресов позволяет подключить до шести устройств к системе.

Микросхема MAX1755 имеет 4°C внутренний гистерезис. Микросхема MAX1756 отслеживает низкая-к-высокой и высокая-к-низкой температурные переходы с 8°C температурным окном. Такой механизм необходим для "оконных" алгоритмов, которые перепрограммируют порог сравнения "на лету".

Микросхемы MAX1755/MAX1756 выпускаются в 6-контактном SOT23 корпусе и характеризуются температурным диапазоном от -40°C до +125°C. Другие температурные датчики, использующие SMBus интерфейс – MAX1617, MAX1618, MAX1668 и MAX1805.

Документация:

  228 Kb Engl Описание микросхемы
