DS18S20-PAR

1-проводный® цифровой термометр с паразитным питанием

Отличительные Особенности:

• Уникальный 1-проводный интерфейс требует только одного вывода порта для подключения
• Запитывается с линии данных ("паразитное питание") – не нужен локальный источник питания
• Возможность многоабонентской работы упрощает создание приложений, осуществляющих распределённое измерение температуры
• Не требует внешних компонентов
• Точность ±0.5°C от -10°C до +85°C
• Измеряет температуру от -55°C до +100°C (от -67°F до +212°F)
• Разрешение термометра 9 бит
• Преобразует температуру за 750 мс (максимум)
• Задаваемые пользователем энергонезависимые параметры настройки температурных сигналов
• Команда поиска сигнала распознаёт и адресует те устройства, температура которых вне запрограммированных границ (условие температурной сигнализации)
• Микросхема идеальна для использования в приложениях с удалёнными измерениями (например, температурных зондах), которые не имеют локального источника питания

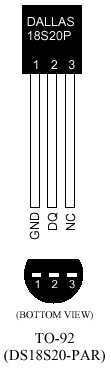

Назначение выводов:

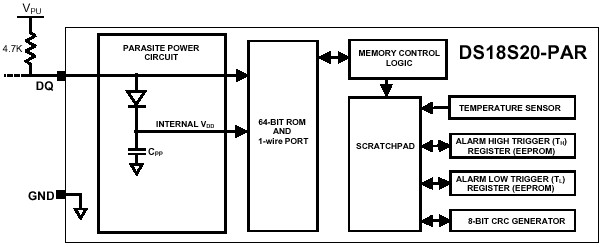

Структура:

Описание:

Цифровой термометр DS18S20-PAR обеспечивает 9-ти битные температурные измерения по шкале Цельсия и имеет сигнальную функцию с верхней и нижней точками переключения, программируемыми пользователем и хранящимися в энергонезависимой памяти (EEPROM). Микросхема DS18S20-PAR не нуждается во внешнем источнике питания потому, что она запитывается прямо с линии данных ("паразитное питание"). Микросхема DS18S20-PAR подключается через 1-проводную шину, которая по определению требует только одной линии данных (а также общей) для взаимодействия с центральным процессором. Она имеет рабочий температурный диапазон от -55°C до +100°C и точность ±0.5°C в диапазоне от -10°C до +85°C.

Документация:

142 Kb Engl Описание микросхемы

---
