DS18B20X

1-проводный® цифровой термометр в корпусе с шариковыми выводами

Отличительные Особенности:

• Уникальный 1-проводный интерфейс требует только одного вывода порта для подключения
• Каждое устройство имеет 64-битный уникальный серийный номер, хранящийся в ПЗУ на кристалле
• Возможность многоабонентской работы упрощает создание приложений, осуществляющих распределённое измерение температуры
• Не требует внешних компонентов.
• Микросхема может быть запитана от линии данных. Рабочее напряжение от 3.0В до 5.5В.
• Измеряет температуру от -55°C до +125°C (от -67°F до +257°F)
• Точность ±2°C от -0°C до +70°C.
• Настраиваемое пользователем разрешение от 9 до 12 бит
• Преобразует температуру в 12-битовое слово за 750 мс (максимум)
• Задаваемые пользователем энергонезависимые параметры настройки температурных сигналов
• Команда поиска сигнала распознаёт и адресует те устройства, температура которых вне запрограммированных границ (условие температурной сигнализации)
• Применяется в управлении термостатированием, промышленных системах, устройствах широкого потребления, термометрах или любых чувствительных к температуре системах.

Назначение выводов:

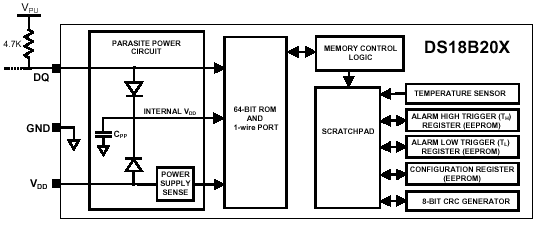

Структура:

Описание:

Цифровой термометр DS18B20X обеспечивает 9?12?битные температурные измерения по шкале Цельсия и имеет сигнальную функцию с верхней и нижней точками переключения, программируемыми пользователем и хранящимися в энергонезависимой памяти (EEPROM). Микросхема DS18B20X подключается через 1-проводную шину, которая по определению требует только одной линии данных (а также общей) для взаимодействия с центральным процессором. Она имеет рабочий температурный диапазон от -55°C до +125°C и точность ±2°C в диапазоне от -0°C до +70°C. Также микросхема DS18B20X может запитываться прямо с линии данных ("паразитное питание"), устраняя необходимость во внешнем источнике питания.

Документация:

185 Kb Engl Описание микросхемы

---
