DS1722

Цифровой термометр с SPI/3-проводным интерфейсом

Отличительные Особенности:

• ±2.0°C точность с -40°C до +85°C
• Настраиваемое пользователем разрешение от 8 до 12 бит
• Данные передаются через SPI интерфейс
• В зависимости от подключения контактов микросхемы линия данных двунаправленная или нет.
• Диапазон аналогового питающего напряжения от 2.65В до 5.5В
• Микросхема совместима с 1.8В логикой.
• 150mil, 8-контактные SOIC, 8-контактные µSOP корпуса или 1.1мм x 1.3мм корпуса с шариковыми выводами

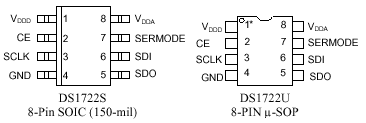

Назначение выводов:

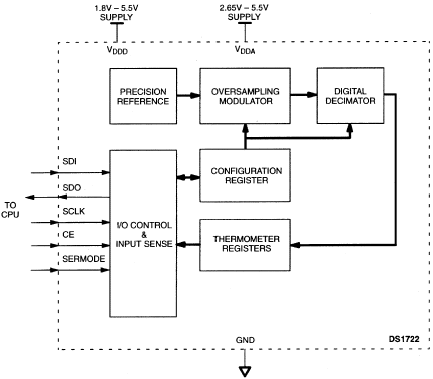

Структура:

Описание:

Микросхема DS1722 это термометр с цифровым вводом/выводом, обеспечивающий точность ±2.0°C. Данные считываются через SPI последовательную шину в дополнительном от 8 до 12 битном (программируется пользователем) коде с ценой младшего разряда от 1.0°C до 0.0625°C. Пользователь может выбрать (в зависимости от подключения контактов микросхемы) будет линия данных двунаправленной или нет.

Для поддержки логических уровней 1.8В, микросхема DS1722 имеет отдельные аналоговый и цифровой входы питания. Диапазон аналогового питания от 2.65В до 5.5В, а цифрового от 1.8В до 5.5В.

Микросхема DS1722 предлагается в 150mil, 8-контактном SOIC и 8-контактном µSOP, а также в 1.1мм x 1.3мм корпусе с шариковыми выводами, самый маленький в мире термометр с цифровым вводом/выводом.

Документация:

985 Kb Engl Описание микросхемы

---
