DS1624

Цифровой термометр и память

Отличительные Особенности:

• ±0.5°C точность с 0°C до 70°C
• Разрешение 13-бит
• 256 байт пользовательской энергонезависимой памяти (EEPROM)
• Данные передаются через I²C/SMBus интерфейс
• 3 адресных входа (8 DS1624 может быть использовано на одной шине)
• Диапазон рабочего питающего напряжения от 2.7В до 5.5В
• 8-контактные PDIP или 208mil, 8-контактные SOIC корпуса

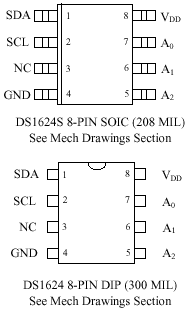

Назначение выводов:

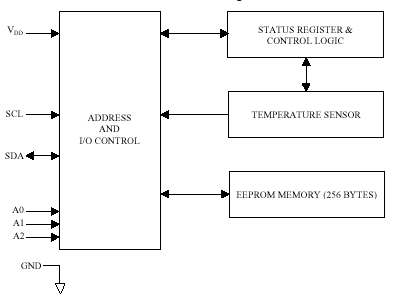

Структура:

Описание:

Микросхема DS1624 это термометр и термостат с цифровым вводом/выводом, обеспечивающий точность ±0.5°C. Данные считываются через I²C/SMBus последовательную шину в дополнительном 13-битном коде с ценой младшего разряда ±0.03125°C. Микросхема DS1624 обеспечивает 3 адресных входа, чтобы позволить пользователям подключить до 8 DS1624 к одной шине.

Микросхема DS1624 также содержит 256 байт программируемой пользователем энергонезависимой памяти (EEPROM) для хранения таблиц преобразований, параметров для компенсации систематических погрешностей и т.д. Данные EEPROM также программируются и читаются через I²C/SMBus интерфейс.

Микросхема DS1624 предлагается в 300mil, 8-контактном PDIP и 208mil, 8-контактном SOIC.

Микросхема DS1624 поддерживается Демонстрационным набором DS1702k.

Документация:

		595 Kb Engl Описание микросхемы
		RUS описание интерфейса I2C

---
