MAX6699

5- канальный прецизионный монитор температуры

Отличительные особенности:

• Четыре входа для подключения диодных термодатчиков
• Встроенный температурный датчик
• Точность измерения температуры в диапазоне от +60°C до +100°C: 1°C
• Для надежной защиты системы отслеживание температуры начинается со сброса при включении питания
• Выходы ALERT и OVERT для формирования сигналов прерывания, регулировки и отключения
• Миниатюрные 16 контактные QSOP и TSSOP корпуса
• 2- проводный SMBus интерфейс

Области применения:

• Настольные компьютеры
• Портативные компьютеры
• Серверы
• Рабочие станции

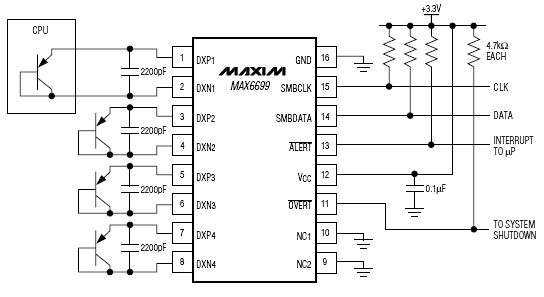

Типовая схема включения MAX6699:

Общее описание:

MAX6699 - прецизионный многоканальный температурный датчик, отслеживающий свою собственную температуру и температуру до четырех внешних диодных температурных датчика, которые представляют собой транзисторы в диодном включении. Все каналы имеют программируемые аварийные пороги. Каналы 1 и 4 также имеют программируемые пороги превышения температуру. Когда измеренная температура канала превышает соответствующий порог, то в одном из регистров состояния устанавливается соответствующий бит состояния. Сигналы на выходах OVERT и ALERT зависят от состояния этих битов регистра состояния.

2- проводный последовательный интерфейс поддерживает SMBus протоколы: запись байта, чтение байта, передачу байта и прием байта, что позволяет снимать результаты измерений и устанавливать пороги аварийной сигнализации.

MAX6699 имеет рабочий температурный диапазон от -40°C до +125°C и доступен в 16 контактных QSOP и TSSOP корпусах.

Документация:

296 Kb Engl Описание микросхемы

---
