MAX6698

7- канальный монитор собственной температуры и температуры удаленных диодов и термисторов

Отличительные особенности:

• Три входа для подключения диодов и три входа для подключения термисторов
• Встроенный температурный датчик
• Точность измерения температуры 1°C (в диапазоне от +60°C до +100°C)
• Для надежной защиты системы температурный контроль начинается при сбросе при включении
• Выходы nonALERT и nonOVERT для формирования сигналов прерывания, регулировки и отключения
• Миниатюрные 16- контактные QSOP и TSSOP корпуса
• 2- проводный SMBus интерфейс

Области применения:

• Настольные компьютеры
• Рабочие станции
• Портативные компьютеры
• Серверы

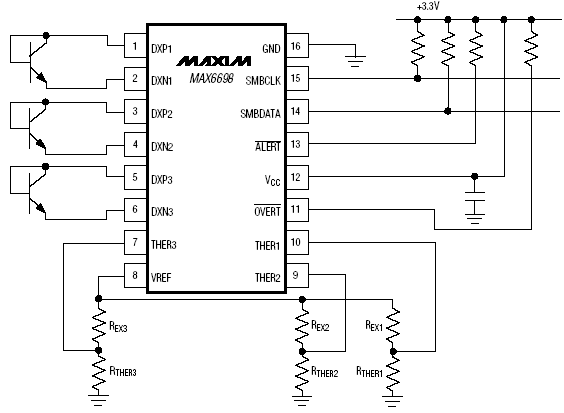

Типовая схема включения MAX6698:

Расположение выводов MAX6698:

Общее описание:

MAX6698 - прецизионный многоканальный температурный монитор, измеряющий свою собственную температуру, температуру трех внешних диодов и температуру трех внешних термисторов. Все температурные каналы имеют программируемые аварийные пороги. Канавки 1, 4, 5 и 6 также имеют программируемые пороги превышения температуры. Когда измеренная температура превышает соответствующий порог, то устанавливается соответствующий бит в одном из двух регистров состояния. Две выхода с открытыми стоками, nonOVERT и nonALERT, переходят в активные состояния при установке соответствующих битов.

2- проводный последовательный интерфейс поддерживает стандартные SMBus протоколы: запись байта, считывание байта, передача байта и прием байта. Этот интерфейс используется для считывания температурных данных и программирования порогов сигнализации.

MAX6698 доступен в 16 контактных QSOP и TSSOP корпусах и имеет рабочий температурный диапазон от -40°C до +125°C.

Документация:

723 Kb Engl Описание микросхемы

---
