MAX730A, MAX738A, MAX744A

5 В, понижающие, DC/DC преобразователи токового режима с ШИМ

В новых разработках рекомендовано использовать MAX1684/MAX1685

Отличительные особенности:

• Нагрузочная способность 750 мА (MAX738A/MAX744A)
• Высокочастотное преобразование с ШИМ, токовый режим
• Гарантированный диапазон частот тактового генератора от 159 кГц до 212.5 кГц (MAX744A)
• Эффективность преобразования от 85% до 96%
• Потребляемый ток покоя: 1.7 мА
• Потребляемый ток в режиме Shutdown: 6 мкА
• Требуется подключение одного дросселя с фиксированной индуктивностью, не требуется расчет подключаемых компонентов
• Защита от перегрузки по току, мягкий старт, и защита от запуска при низком напряжении питания
• Ограничение тока в каждом цикле преобразования
• Корпуса 8-pin DIP/SO (MAX730A)

Области применения:

• Портативные измерительные приборы
• Сотовые телефоны и радиостанции
• Персональные коммуникаторы
• Системы распределения энергии
• Компьютерная периферия

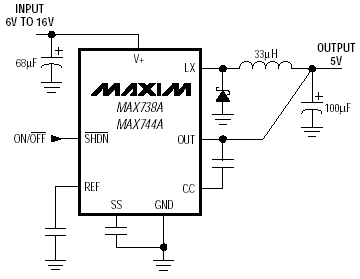

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX730A/MAX738A/MAX744A являются импульсными, понижающими, CMOS стабилизаторами с выходным напряжением 5 В. ИС MAX738A/MAX744A имеют диапазон входного напряжения от 6 В до 16 В при токе нагрузки до 750 мА. ИС MAX744A имеет гарантированную нагрузочную способность 500 мА, при входном напряжении, превышающем 6 В, и имеет более жесткие рамки частоты тактового генератора, для приложений, требующих низкого уровня шума (радио). ИС MAX730A имеет диапазон входного напряжения от 5.2 В до 11 В, при токе нагрузки до 450 мА, при входных напряжениях более 6 В. Типичная эффективность преобразования составляет от 85% до 96%. Потребляемый ток в рабочем режиме равен 1.7 мА, а в режиме Shutdown – 6 мкА.

Широтно – импульсная модуляция (ШИМ) с управлением в токовом режиме обеспечивает прецизионную выходную стабилизацию и отличные переходные характеристики. Погрешность выходного напряжения гарантируется в пределах ±5%, в диапазоне изменения входного напряжения, нагрузки и температуры. Режим преобразования с фиксированной частотой позволяет реализовать простой процесс фильтрации выходных шумов и пульсаций, а также использовать малогабаритные внешние элементы. Данные стабилизаторы требуют подключения только одного дросселя с фиксированными параметрами, удовлетворяющего требованиям большинства приложений, так что, расчет величины дросселя не требуется.

ИС MAX730A/MAX738A/MAX744A, также имеют встроенную систему ограничения тока для каждого цикла преобразования, ограничитель тока нагрузки, систему защиты от запуска, при недостатке входного напряжения, и программируемую систему мягкого старта.
