MAX727, MAX728, MAX729

5 В/3.3 В/3 В 2А, понижающие, импульсные, DC/DC стабилизаторы с ШИМ

Отличительные особенности:

• Входное напряжение до 40 В
• Встроенный силовой ключ на 2 А
• Фиксированные выходные напряжения:
      5 В (MAX727)
      3.3 В (MAX728)
      3 В (MAX729)
• Частота преобразования 100 кГц
• Отличные динамические характеристики
• Минимальное число внешних компонентов
• Потребляемый ток покоя 8.5 мА
• Корпус TO-220

Области применения:

• Распределение питания от шин с высоким напряжением
• Силовые, высоковольтные приложения с понижением напряжения
• Понижающие преобразователи с несколькими выходными напряжениями

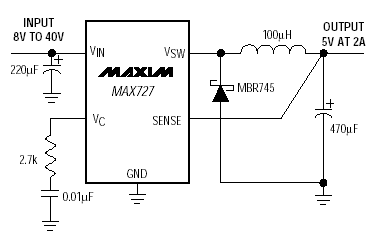

Типовая схема включения:

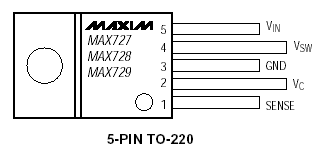

Расположение выводов:

Описание:

ИС MAX727/MAX728/MAX729 являются монолитными, биполярными, импульсными, понижающими, DC/DC стабилизаторами напряжения с широтно - импульсной модуляцией (ШИМ). Каждая из ИС рассчитана на выходную нагрузку 2 А. Для использования в стандартных схемных решениях ИС требуют подключения минимального количества внешних компонентов, т.к. имеют встроенный силовой ключ, генератор, цепи обратной связи и цепи управления. Используя классическую топологию с понижением напряжения, данные стабилизаторы выполняют силовые операции с понижением напряжения.

Данные стабилизаторы обладают отличными динамическими характеристиками и реакцией на переходные процессы, обеспечивая ограничение тока в каждом цикле преобразования для защиты от режимов перегрузки по току и коротких замыканий по выходу. ИС, также, имеют широкий диапазон входного напряжения от 8 В до 40 В.

Каждый из стабилизаторов семейства выпускается в корпусе типа 5 - pin TO-220. ИС имеют фиксированную частоту преобразования 100 кГц и, предустановленный уровень ограничения тока 2.6 А. Для получения более подробной информации по приложениям, обращайтесь к описанию ИС MAX724/MAX726.
