MAX1642, MAX1643

Высокоэффективный повышающий преобразователь с входным напряжением 1 В

Для новых разработок рекомендуется улучшенная версия MAX1678.

Отличительные особенности:

• Встроенный синхронный выпрямитель
• Гарантированное напряжение запуска 0.88 В
• Ультра- малогабаритный корпус с высотой 1.1 мм
• КПД 83%
• Ток покоя 4 мкА
• 2 мкА режим Shutdown с логическим управлением (MAX1642)
• Два детектора заниженного уровня напряжений LBI/LBO (MAX1643)
• Входное напряжение от 0.7 В до 1.65 В
• Выходной предустановленный уровень напряжения 3.3 В
• Выходной регулируемый уровень напряжения от 2 В до 5.2 В
• Выходной ток 20 мА при входном напряжении 1.2 В
• Типовой выходной ток 0.03 А
• Защита от реверсивного подключения батареи

Области применения:

• Пэйджеры
• Пульты ДУ
• Лазерные указки
• Персональные медицинские мониторы
• Устройства с питанием от одного элемента

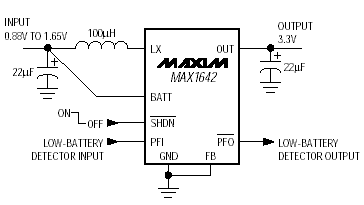

Типовая схема включения:

Расположение выводов:

Описание:

MAX1642, MAX1643 являются высокоэффективными с ступенчатыми DC - DC преобразователями напряжений с низковольтным питанием от одного щелочного элемента. Они обладают ультра – низким током покоя и поставляются в миниатюрных корпусах µMAX, высотой в 1.1 мм. Гарантированное напряжение запуска 0.88 В.

Каждая из ИС состоит из встроенного 1 Ом - MOSFET ключевого транзистора с n- каналом, синхронного выпрямителя, который действует как улавливающий диод, генератора, источника опорного напряжения, импульсно - частотной управляющей цепи. Оба устройства содержат независимый (PFI/PFO) компаратор понижения напряжения. MAX1642 также включает в себя 2 мкА цепь логического управления режимом Shutdown. MAX1643 также содержит выделенный детектор разряда батареи (BATTLO) в состоянии Shutdown.

Рабочий диапазон температур от -40°С до +85°С.
