MAX1584, MAX1585

5 канальные источники питания для цифровых камер

Отличительные особенности:

• Повышающий DC-DC преобразователь, работающий с КПД до 95 %
• Понижающий DC-DC преобразователь, работающий с КПД до 95 %
• Три вспомогательных ШИМ контроллера для DC-DC преобразователей
• Не требуется трансформатор (MAX1585)
• Максимальная рабочая частота 1 МГц
• Потребление в дежурном режиме - 1 мА
• Плавный запуск
• Защита от перегрузок
• Компактный тонкий 5х5 мм 32 выводной QFN корпус

Области применения:

• Цифровые камеры
• PDA

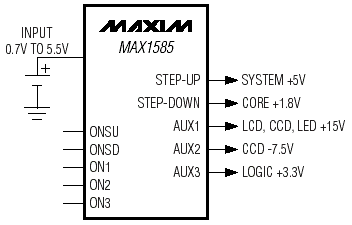

Блок- схема:

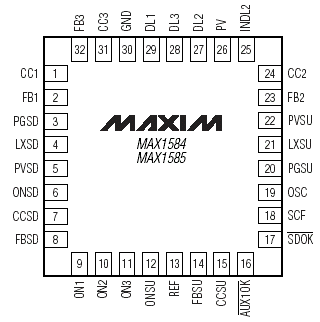

Расположение выводов:

Общее описание:

MAX1584/MAX1585 являются законченными источниками питания для цифровых камер. Они позволяют улучшить параметры, снизить количество компонентов, уменьшить размеры и использовать в качестве источника питания 2 щелочные батарейки или один Li+ аккумулятор. Встроенные мощные МОП транзисторы позволяют обеспечить КПД основных каналов до 95%, при этом вспомогательные каналы работают с внешними полевыми транзисторами. Это позволяет оптимизировать полный КПД и стоимость, а также снизить площадь печатной платы.

MAX1584/MAX1585 содержат 5 каналов высокоэффективных DC-DC преобразователей:

• Повышающий DC-DC преобразователь со встроенными полевыми транзисторами;
• Понижающий DC-DC преобразователь со встроенными полевыми транзисторами;
• Три ШИМ контроллера DC-DC преобразователей для выработки напряжений питания и смещения CCD, ЖКИ, светодиодов или других функций.

Понижающий DC-DC преобразователь может работать непосредственно от батареек или от повышающего преобразователя, обеспечивая стабильность при снижении напряжения питания и КПД до 90 %. Оба прибора содержат три ШИМ контроллера DC-DC преобразователей: MAX1584 содержит два контроллера повышающих преобразователей и один контроллер понижающего преобразователя, а MAX1585 содержит по одному контроллеру для повышающего, понижающего и инвертирующего преобразователей. Все каналы DC-DC преобразователей работают на одной фиксированной устанавливаемой частоте в диапазоне от 100 кГц до 1 МГц, что позволяет оптимизировать размер, стоимость и КПД источника питания. К другим характеристикам приборов можно отнести плавное включение, генератор сигнала установки питания (power-OK) и защиту от перегрузок. MAX1584/MAX1585 выпускаются в компактных тонких 32 выводных QFN корпусах. Для приборов выпущен демонстрационный набор.

Документация:

633 Kb Engl Описание микросхемы

---
