MAX5084, MAX5085

Стабилизаторы в 6-контактном корпусе TDFN с током потребления 50мкA и входным напряжением 65В

Отличительные особенности:

• Широкий диапазон входного напряжения 6.5В - 65В
• Рассеиваемая мощность 1.9 Вт при температуре +70°С
• 6-контактный корпус TDFN (3мм x 3мм)
• Выходной ток 200 мA
• Ток холостого хода без нагрузки 50мкA
• Фиксированные номиналы выходного напряжения 5V, 3.3V или перестраиваемое в диапазоне 2.54 В ? 11В
• Дистанционный контроль нагрузки
• Защита от короткого замыкания и отключение при перегреве
• Дополнительный вход SET для подстройки выходного напряжения
• Вывод включения

Области применения:

• Автомобильная техника
• Системы безопасности
• Промышленные системы
• Телекоммуникационные системы и сети

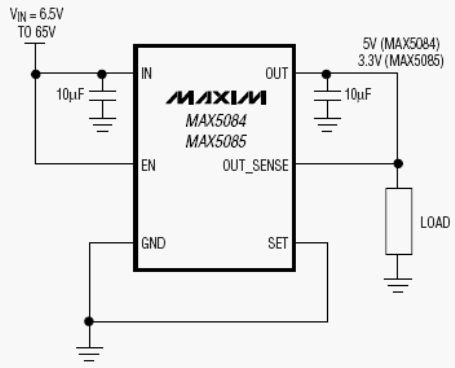

Типовая схема включения:

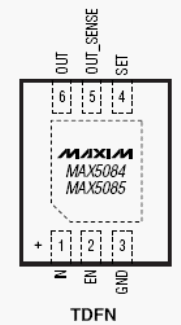

Расположение выводов:

Описание:

Высоковольтные стабилизаторы MAX5084, MAX5085 - работают в диапазоне входного напряжения 6.5В ? 65В выдают выходной ток до 200 мА. Устройства обеспечивают ток холостого хода без нагрузки 50 мкА, а в режиме отключения 6 мкA (на EN потенциала низкого уровня).

Оба устройства имеют вход SET, который при заземлении устанавливает режим выработки фиксированных номиналов выходного напряжения 5В (MAX5084) илиr 3.3В (MAX5085). В противном случае выходное напряжение может подстраиваться в диапазоне от 2.54В до 11В, посредством соединения вывода SET с выходом стабилизатора через резистивный делитель. MAX5084/MAX5085 через вывод OUT_SENSE отслеживают выходное напряжение на нагрузке, таким образом устраняя броски напряжения. Устройства обеспечивают защиту от короткого замыкания и отключение при перегреве.

MAX5084, MAX5085 адаптированы для температурного диапазона автомобильной техники (-40°С : +125°С) и доступны в 6-контактном корпусе TDFN с габаритными размерами 3мм x 3мм.

Документация:

754 Kb Engl Описание микросхемы

---
