MAX1733, MAX1734

Понижающие преобразователи постоянного напряжения с током потребления до 250 мА в выходное до 1.25В

Отличительные особенности:

• Гарантированный выходной ток 250 мА
• Синхронный выпрямитель для к.п.д. не менее 90%
• Миниатюрный 5-выв. корпус SOT23
• Собственное потребление 40 мкА
• Режим выключения с логическим управлением и потреблением 0.01 мкА
• Частота коммутации до 1.2 МГц
• Фиксированные 1.8В или 1.5В выходы (MAX1734)
• Регулируемое выходное напряжение (MAX1733)
• Начальная погрешность ±1.5%
• Входной диапазон 2.7В…5.5В
• Плавный старт для ограничения пускового тока

Области применения:

• Сотовая, мобильная и радио-телефония
• Персональные цифровые помощники, настольные компьютеры и портативные терминалы
• Оборудование с батарейным питанием

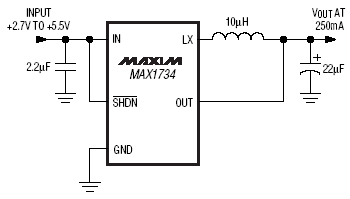

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1733, MAX1734 - понижающие преобразователи постоянного напряжения с током потребления до 250 мА в выходное до 1.25В Эти преобразователи используют уникальную запатентованную схему управления с ограничение тока, которая достигает к.п.д. до 90%. Эти потребляют экстремальной низкий ток (40 мкА), а работа на частоте 1.2МГц (макс.) позволяет использовать малогабаритные и недорогие внешние компоненты.

Представленные особенности MAX1733 и MAX1734, а также превосходный к.п.д. делают эти ИС альтернативой линейным стабилизаторам в приложения с жесткими требованиями по габаритам. Встроенное синхронное выпрямление существенно повышает к.п.д. и исключает необходимость применения диодов Шоттки по сравнению с обычными понижающими преобразователями. Оба устройства содержат схему цифрового плавного старта для ограничения пускового тока и снижения требований к входному конденсатору.

MAX1733 имеет регулируемый выходной диапазон 1.25В…2.0В. У MAX1734 выходное напряжение предустановленное (см. информацию для заказа). Обе ИС выпускаются в малогабаритном 5-выв. корпусе SOT23.
