MAX1623

Понижающий низковольтный стабилизатор с синхронным выпрямлением, встроенными ключами и выходным током 3A

Отличительные особенности:

• Точность поддержания выходного напряжения ±1% во всем диапазоне питающих напряжений и уровней нагружения
• К.п.д. 94%
• Встроенные ключи
      Сопротивление открытого ключа 55 мОм (силовой ключ на р-канальном МОП- транзисторе)
      Сопротивление открытого ключа 60 мОм (ключ синхронного выпрямителя на n-канальном МОП- транзисторе)
• Допустимый ток нагрузки 3А
• Минимальное число внешних компонентов
• Программируемые фиксированные напряжения 3.3В, 2.5В или регулируемое выходное напряжение (1.1В…3.8В)
• Входной диапазон напряжения питания 4.5В…5.5В
• Типичный ток потребления 400 мкА
• Ток потребления в режиме выключения не более 1 мкА
• Широтно-импульсное управление с постоянным временем выключения
• Частоты коммутации до 350 кГц
• Работа в режиме холостого хода (Idle Mode™) при малом токе нагрузки
• Выключение при перегреве
• 20-выв. корпус SSOP

Области применения:

• Преобразование 5В в 3.3В
• Питание устройств ввода-вывода ЦПУ портативных компьютеров
• Концевое (терминационное) питание шин настольных компьютеров
• Питание дочерних плат ЦПУ
• Питание ЦСП (цифровой сигнальный процессор)

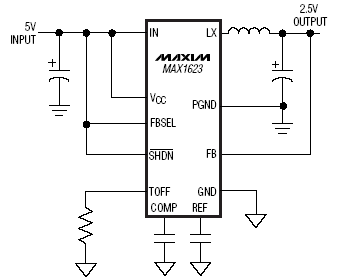

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX1623 – импульсный понижающий стабилизатор с синхронным выпрямлением для построения локальных источников питания ЦПУ или шин терминационным способом в портативных и настольных компьютерах. Встроенный силовой ключ на р-канальном МОП-транзисторе (55 мОм, 3А) и ключ синхронного выпрямителя на N-канальном МОП-транзисторе (60 мОм, 3A) характеризуются продолжительным током нагрузки до 3А при питании 5В с типичным к.п.д. 95%. Выходная погрешность составляет ±1% с учетом всего диапазона питающих напряжений и уровней нагружения.

MAX1623 характеризуется постоянным временем выключения, токовым режимом широтно-импульсной модуляции (ШИМ) с частотой коммутации до 350 кГц. Внешний резистор, подключенный к выводу TOFF позволяет установить время выключения, что позволяет при проектировании добиться оптимальных соотношений частоты коммутации, выходных шумов коммутации и размеров индуктивности. Данное устройство выпускается в миниатюрном 20-выв. корпусе SSOP.

Документация:

243 Kb Engl Описание микросхемы

---
