DS2745

Недорогой монитор аккумуляторов с I²C интерфейсом

Характеристики:

• Измерение протекающего в обоих направлениях тока с 16- битным разрешением

  LSB = 1.56 мкВ, диапазон измерения ±51.2 мВ

  LSB = 104 мкА, динамический диапазон ±3.4A (RSNS = 15 мОм)

• Разрешение регистра накопления тока

  LSB = 6.25 Vhr, диапазон ±204.8 мВ*ч

  LSB = 0.417 mAhr, диапазон ±13.65 А*ч (RSNS = 15 мОм)

• Измерение напряжения с 11- битным разрешением
• LSB = 4.88 мВ, диапазон от 0 до 5 В
• Измерение температуры с 11- битным разрешением
• Измерение температуры с разрешением 0.125°C в диапазоне от -20°C до +70°C
• I²C Интерфейс
• Низкое потребление:

  В активном режиме:

  - Типовой ток 70 мкА, максимальный ток 100 мкА

  Дежурный режим:

  - Типовой ток 1 мкА, максимальный ток 3 мкА

Применение:

• Сотовая связь
• GPS
• Карманные устройства
• PDA

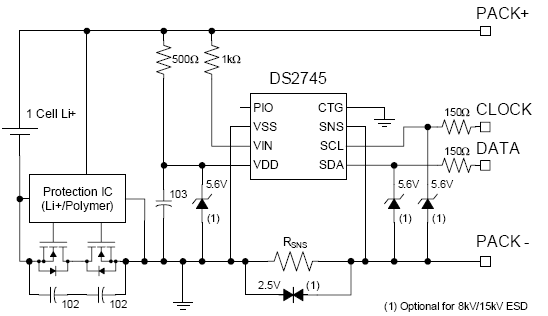

Типовая схема включения:

Расположение выводов:

Общее описание:

DS2745 обеспечивает измерение данных о протекающем токе, напряжении и температуре, используемых для контроля заряда аккумуляторах в чувствительных к стоимости устройствах. DS2745 может быть установлен в самом аккумуляторе или непосредственно в устройстве. Измерение тока и расчет заряда осуществляется путем измерения падения напряжения на резистивном токовом датчике, напряжения аккумулятора и температуры встроенного температурного датчика. Стандартный I2C интерфейс с программно устанавливаемым адресом обеспечивает доступ ко всем регистрам данных и состояний DS2745. Прибор имеет дежурный режим, потребление в котором очень низкое.

Документация:

223 Kb Engl Описание микросхемы

---
