MAX1573

1x/1.5x драйвер накачки белых светодиодов в UCSP корпусе

Отличительные особенности:

• Адаптивные режимы 1x/1.5x
• Высокий КПД: до 92 %
• Точность установки тока светодиода 2 %
• Нагрузочная способность 28 мА/диод
• Низкие пульсации выходного напряжения и паразитные ЭМИ
• Не требуются балластные резисторы
• Управление яркостью свечения цифровым или ШИМ сигналом
• Низкое потребление в дежурном режиме: 0.1 мкА
• Диапазон входного напряжения от 2.7 до 5.5 В
• Плавное включение для ограничения бросков тока
• Защита выхода от перенапряжения
• Тепловая защита
• Не требуются внешние диоды Шотки
• Миниатюрный 2.1x2.1x0.6 мм UCSP корпус

Области применения:

• Сотовые и интеллектуальные телефоны
• PDA, цифровые камеры, видеокамеры
• MP3 плееры
• Другие портативные компьютеры с цветными дисплеями

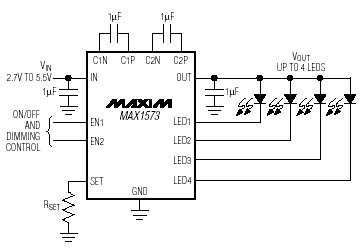

Типовая схема включения:

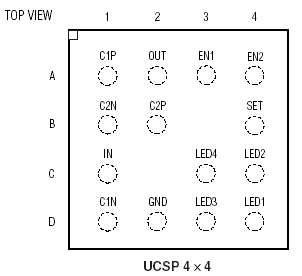

Расположение выводов:

Общее описание:

MAX1573 источник накачки с дробным коэффициентом преобразования входного напряжения для управления работой до 4 белых светодиодов с регулируемым постоянным током для обеспечения однородности свечения. Используя адаптивный 1x/1.5x преобразователь напряжения и регуляторы тока со сверх низким падением напряжения, прибор способен обеспечить самый высокий КПД при работе от одного Li+ аккумулятора. Фиксированная рабочая частота преобразователя (1 МГц) позволяет использовать миниатюрные компоненты, а, кроме того, схема оптимизирована с точки зрения минимума уровней пульсаций входного напряжения и паразитных ЭМИ.

Внешний резистор устанавливает ток светодиодов, в то время как два цифровых входа управляют включением\выключением прибора и выбором одного из трех уровней яркости. Без применения дополнительных внешних компонентов для регулировки яркости можно использовать сигнал с ШИМ.

MAX1573 выпускается в UCSP корпусе с сеткой выводов 4 x 4, что позволяет снизить размер печатной платы.

Документация:

253 Kb Engl Описание микросхемы

---
