MAX1570

Стабилизатор тока светодиодов белого свечения с высокоэффективным 1х/ 1.5х - преобразованием на основе подкачки заряда

Отличительные особенности:

• Отличное согласование тока между светодиодами: 0.3%
• Нагрузочная способность: 30 мА/ светодиод
• Оригинальные режимы с высокоэффективным 1х/ 1.5х- преобразованием
• Низкие пульсации и EMI по шине питания
• Исключает необходимость применения балластных резисторов
• Цифровая, или ШИМ - регулировка яркостью свечения светодиодов
• Потребляемый ток в режиме отключения 0.1 мкА
• Диапазон напряжения питания от 2.7 В до 5.5 В
• Режим мягкого старта ограничивает пусковой ток
• Защита от тепловой перегрузки (отключение)
• Не требуется внешних индукторов, диодов Шоттки, или стабилитронов
• Миниатюрный низкопрофильный корпус 16-pin 4 мм х 4 мм типа QFN

Области применения:

• Подсветка светодиодами белого свечения
• Сотовые и смарт - телефоны
• PDA и компьютеры Palmtop
• Портативные MP3 плееры
• Цифровые видеокамеры и камкодеры

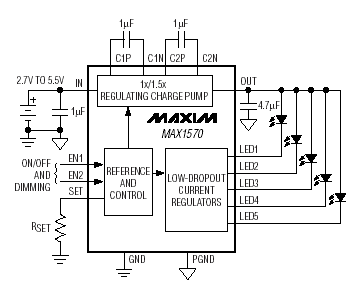

Типовая схема включения:

Расположение выводов:

Описание:

Интегральный стабилизатор с фракционной подкачкой заряда MAX1570 способен управлять пятью, или менее светодиодами белого свечения с регулируемым стабилизированным током для согласования интенсивности свечения. ИС MAX1570 обеспечивает максимально достижимую эффективность преобразования при питании от одноэлементной литий - ионной (Li+) батареи с использованием 1х/ 1.5х - фракционной подкачки заряда и стабилизаторов тока с ультра - низким падением напряжения. ИС MAX1570 имеет фиксированную частоту преобразования 1 МГц, что позволяет использовать миниатюрные внешние компоненты. Схема стабилизации оптимизирована для получения низкого уровня EMI и низкого уровня пульсаций по шине питания.

Внешний резистор устанавливает полный ток светодиодов, а два цифровых входа управления определяют режим включено/ выключено и один из трех режимов уровней яркости. Сигнал широтно- импульсной модуляции (ШИМ), также, может быть использован для модуляции уровня яркости светодиодов.

ИС MAX1570 выпускается в низкопрофильном корпусе 16-pin Thin QFN (4 мм х 4 мм) (максимальная высота 0.8 мм).

Документация:

359 Kb Engl Описание микросхемы

---
