MAX9424, MAX9425, MAX9426, MAX9427

Четырехканальные дифференциальные преобразователи уровней PECL- в -ECL с самым низким уровнем джиттера

Отличительные особенности:

• Привносимый нерегулярный джиттер: 0.24пс RMS (среднеквадратичное)
• Рассогласование фаз между каналами в синхронном режиме: 10 пс
• Гарантированный выходной дифференциальный сигнал при тактовой частоте 3 ГГц: 500 мВ
• Задержка распространения в асинхронном режиме: 420 пс
• Функциональная совместимость с:
      SK4426 (MAX9424)
      SK4430 (MAX9425)
      SK4436 (MAX9426)
      SK4440 (MAX9427)
• Встроенные элементы согласования выходов 50 Ом (MAX9425/ MAX9427)
• Встроенные элементы согласования входов 100 Ом (MAX9426/ MAX9427)
• Синхронный/ асинхронный режимы

Области применения:

• Драйверы и буферы тактовых сигналов и данных
• Опорная сеть распределения тактового сигнала центрального офиса
• DSLAM (DSL Access Multiplexer) - мультиплексор доступа DSL
• Базовые станции
• ATE (automatic test equipment) - автоматизированное тестовое оборудование

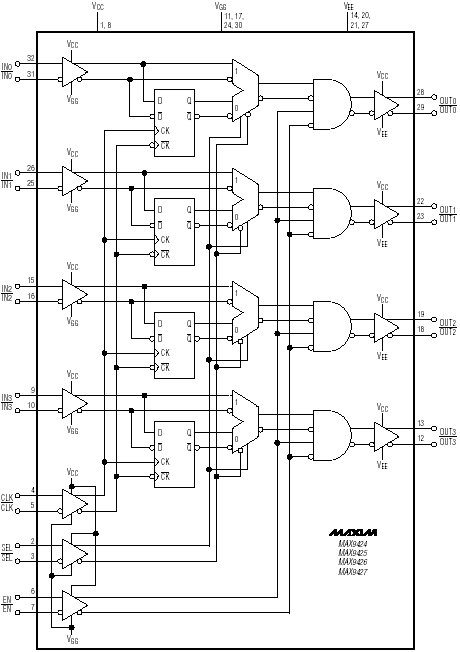

Функциональная схема:

Расположение выводов:

Описание:

ИС MAX9424-MAX9427 являются высокоскоростными, четырехканальными преобразователями уровней PECL-в-ECL с низким рассогласованием фаз сигналов между каналами, разработанными для высокоскоростных приложений драйверов сигналов тактовой частоты и данных. ИС обеспечивают ультра- низкий уровень нерегулярного джиттера и фазовое рассогласование между каналами, менее, чем 90 пс, в асинхронном режиме.

Все четыре канала ИС могут работать в синхронном режиме с внешним тактовым сигналом, или в асинхронном режиме, что определяется логическим уровнем на входе SEL. Режим задействования входа (enable input) обеспечивает возможность принудительного перевода всех выходов в дифференциально- низкое логическое состояние.

ИС отличаются друг от друга вариациями согласующих элементов по входам и выходам ИС. Вариации входных каскадов включают: свободные входы, или встроенные 100 Ом - согласующие элементы. Вариации выходных каскадов включают: выходы с открытыми эмиттерами, или последовательные 50 Ом - согласующие элементы.

ИС MAX9424-MAX9427 имеют положительное напряжение питания от +2.375 В до +5.5 В, и отрицательное напряжение питания от -2.375 В до -5.5 В и предназначены для эксплуатации в расширенном диапазоне температур от -40С до +85С. ИС выпускаются в корпусах 32-pin TQFP (5 х 5 мм) и QFN (5 х 5 мм).
