MAX9377, MAX9378

Преобразователи с подключаемым делителем на 4 "любых" сигналов в LVPECL/LVDS сигналы

Отличительные особенности:

• Гарантированная максимальная рабочая частота 2 ГГц
• Принимает LVDS/LVPECL/любые входные сигналы
• Подключаемый внешним входным сигналом делитель на четыре
• Типовая задержка распространения 421 пс (MAX9377)
• Максимальная величина импульсной погрешности 30 пс
• Максимальное СКЗ случайных переходных колебаний 2 пс
• Динамические характеристики гарантируются при уровне входного сигнала не менее 100 мВ
• Термо компенсированные LVPECL выходы
• Диапазон напряжения питания от +3.0 до +3.6 В
• Защита от ЭСП > 2 кВ, соответствующего модели тела человека

Области применения:

• Логические преобразователи соединительных плат
• LAN
• WAN
• DSLAM
• DLS

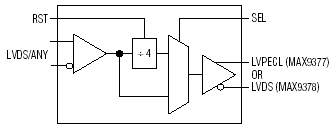

Функциональная схема:

Расположение выводов:

Общее описание:

MAX9377/MAX9378 - полностью дифференциальные быстродействующие преобразователи любых сигналов в LVPECL или LVDS сигналы, имеющие низкую длительность переходных колебаний и встроенный подключаемый делитель на четыре. Низкая задержка распространения и высокая скорость делают приборы идеальными для применения в различных быстродействующих системах, имеющих рабочую частоту до 2 ГГц.

MAX9377/MAX9378 принимает "любой" входной дифференциальный сигнал, лежащий в диапазоне напряжения питания и имеющий уровень не менее 100 мВ. Входы полностью совместимы со стандартными LVDS, LVPECL, HSTL и CML дифференциальными сигналами. Выходы MAX9377 - LVPECL- совместимые и имеют достаточную нагрузочную способность для работы на 50 Ом линию передачи. Выводы MAX9378 - LVDS- совместимые и отвечают требованиям стандарта ANSI EIA/TIA-644 LVDS.

MAX9377/MAX9378 выпускаются в 8- выводных µMAX корпусах, работают от однополярного 3,3 В источника питания и имеют рабочий температурный диапазон от -40°C до +85°C.
