MAX9325

2:8, дифференциальный, LVPECL/LVECL/HSTL драйвер сигналов данных и тактовой частоты

Отличительные особенности:

• Сдвиг фазы между выходными каналами: 50 пс (макс)
• Средневзвешенный джиттер 1.5 пс (среднеквадратичное значение)
• Гарантированный дифференциальный выходной сигнал при 700 МГц: 300 мВ
• Напряжение питания для дифференциальных сигналов HSTL/LVPECL: от +2.375 В до +3.8 В
• Напряжение питания для дифференциальных сигналов LVECL: от -2.375 В до -3.8 В
• Два выбираемых дифференциальных входа
• Встроенный ИОН для режима работы с одиночными входами
• Низкий логический уровень на выходах при разомкнутых входах, или уровнях V_EE
• Совместимость на уровне выводов с ИС MC100LVE310

Области применения:

• Прецизионные приложения распределения тактовых сигналов
• Повторители данных с низким уровнем джиттера

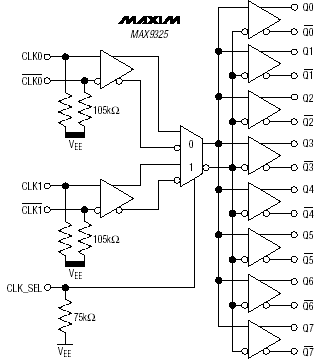

Функциональная схема:

Расположение выводов:

Описание:

ИС MAX9325 является 2:8, дифференциальным драйвером с низким сдвигом фаз между выходными каналами (50 пс, макс) и низким разбросом сдвига фаз между экземплярами ИС (225 пс, макс). Данные параметры делают ИС идеальной для приложений распределения сигналов данных и тактовой частоты в пределах опорной сети, или материнской платы. ИС обеспечивает выборку одного из двух дифференциальных HSTL, или LVECL/LVPECL входов и повторение данных на 8-ми дифференциальных выходах. Выходы совместимы с логическими уровнями LVECL и LVPECL и способны работать на 50 Ом - согласованных магистральных линиях связи.

Дифференциальные входы могут быть сконфигурированы для приема одиночных сигналов, когда неиспользуемый комплиментарный вход подключается к встроенному ИОН VBB. Все входы имеют встроенные резисторы привязки уровня на V_EE. Встроенные резисторы привязки уровня и цепи отказоустойчивости обеспечивают дифференциальный низкий логический уровень при размыкании входов, или при уровне V_EE на входах.

ИС MAX9325 имеет диапазон напряжения питания от 2.375 В до 3.8 В при согласовании с дифференциальными HSTL и LVPECL сигналами. Это обеспечивает высокопроизводительное распределение сигналов данных и тактовой частоты в системах с номинальным напряжением питания +2.5 В, или +3.3 В. При работе в режиме согласования с LVECL сигналами, ИС имеет напряжение питания от -2.375 В до -3.8 В.

ИС MAX9325 выпускается в корпусе 28-lead QFN и специфицирована для эксплуатации в диапазоне температур от -40°С до +85°С.

Документация:

311 Kb Engl Описание микросхемы

---
