MAX9209, MAX9211, MAX9213, MAX9215

21 битные параллельно-последовательные преобразователи с программируемым балансом по постоянному току

Отличительные особенности:

• Программируемый режим работы с балансом по постоянному току или без баланса
• Баланс по постоянному току позволяет использовать развязанные линии передачи
• Минимальная рабочая частота 8 МГц
• В несбалансированном режиме являются совместимыми по выводам аналогами приборов DS90CR215 и DS90CR217
• Интегрированные 110 Ом (в симметричном режиме) и 410 Ом (в несимметричном режиме) выходные резисторы
• LVTTL/LVCMOS входы данных совместимы с 5 В уровнями
• Система ФАПЧ, не требующая внешних компонентов
• Пропускная способность 1.785 Гбит/с
• LVDS выходы удовлетворяют требованиям IEC 61000-4-2 4 уровня по воздействию ЭСП
• LVDS выходы удовлетворяют требованиям ANSI TIA/EIA-644 LVDS стандарта
• 48 выводные TSSOP и QFN корпуса
• Рабочий температурный диапазон от -40°C до +85°C
• +3.3 В питание

Области применения:

• Автомобильные навигационные системы
• Автомобильные DVD системы
• Цифровые копировальные устройства
• Лазерные принтеры

Блок- схема:

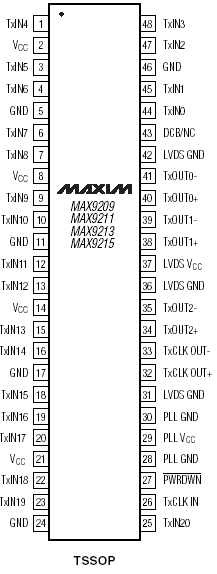

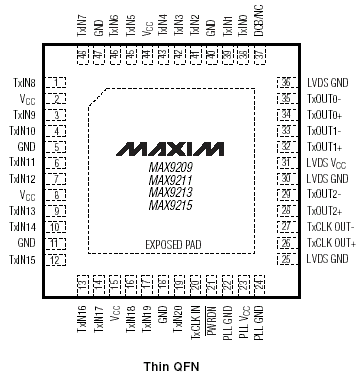

Расположение выводов:

Общее описание:

MAX9209/MAX9211/MAX9213/MAX9215 преобразовывают 21 битный параллельный LVTTL/LVCMOS поток в три последовательных LVDS потока. Скорость параллельного потока определяет частоту синхроимпульсов на четвертом последовательном LVDS выходе, необходимых для восстановления данных последовательно-параллельным преобразователем.

MAX9209/MAX9211/MAX9213/MAX9215 имеют программируемую функцию обеспечения нулевой постоянной составляющей на выходе, что позволяет обеспечивать развязку между параллельно-последовательным и последовательно параллельным преобразователями. Схема обеспечения баланса по постоянному току кодирует данные каждого канала таким образом, что количество нулей и единиц в каждом из них одинаково. Для обратного преобразования данных предназначены приборы MAX9210/MAX9212/MAX9214/MAX9216. При работе в режиме без баланса по постоянному току параллельно-последовательные преобразователи являются аналогами 21 битных приборов DS90CR215 и DS90CR217.

Для обеспечения возможности замены существующих параллельно-последовательных преобразователей приборы имеют два частотных диапазона и два режима баланса.

MAX9209/MAX9211/MAX9213/MAX9215 выпускаются в TSSOP и миниатюрных тонких QFN корпусах, работают от 3.3 В источника питания и имеют рабочий температурный диапазон и от -40°C до +85°C.

Документация:

419 Kb Engl Описание микросхемы

---
