MAX9178

Четырехканальный линейный LVDS драйвер с защитой от высокого ЭСП и противоположным расположением входов и выходов

Отличительные особенности:

• Противоположное расположение входов и выходов, упрощающее трассировку платы и снижающее перекрестные помехи
• Совместим по выводам с DS90LV047A и MAX9123
• Гарантируемая скорость передачи данных 400 Мбит/с
• Несимметричные входы допускают подачу на них напряжения, на 1 В выходящее за пределы напряжения питания
• Максимальная длительность искажения импульсов 250 пс
• Выходы соответствуют требованиям по воздействию ЭСП 4 уровня IEC 61000-4-2
• Отвечает требованиям стандарта ANSI TIA/EIA-644 LVDS
• Однополярное 3,3 В питание

Области применения:

• Цифровые копировальные устройства
• Лазерные принтеры
• Базовые станции сотовых систем связи
• Добавляющие/исключающие мультиплексоры
• Цифровые кросс-коммутаторы
• DSLAM
• Сетевые коммутаторы/маршрутизаторы
• Соединительные платы
• Системы распределения синхроимпульсов

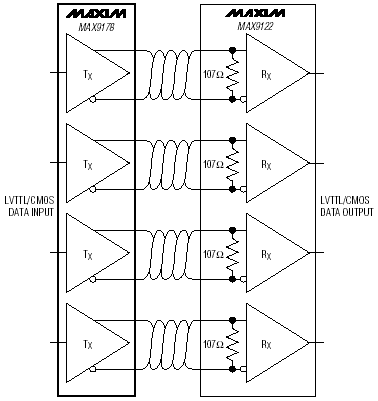

Типовая схема включения:

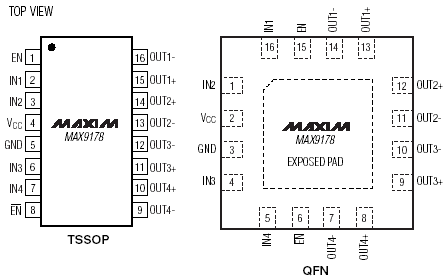

Расположение выводов:

Общее описание:

MAX9178 - четырех канальный линейный LVDS драйвер с защитой от высокого ЭСП, идеально подходящий для использования в устройствах, требующих обеспечения высокой скорости передачи данных, низкого потребления и низкого уровня шумов. MAX9178 имеет гарантированную пропускную способность 400 Мбит/с при работе на 100 Ом нагрузку. Прибор может передавать данные по полосковым или кабельным линиям связи.

MAX9178 преобразует четыре LVTTL/LVCMOS входных сигнала в выходные LVDS сигналы. Все входы допускают подачу на них напряжения от V_CC +1 В до -1 В. Входы EN и nonEN объединены по схеме "логическое И" и управляют переводом выходов в высокоомное состояние. Когда устройство отключено, то оно потребляет всего 12.6 мВт. Выходы прибора отвечают стандарту ANSI TIA/EIA-644 LVDS.

MAX9178 работает от однополярного 3,3 В источника питания и выпускается в 16 выводном TSSOP и тонком QFN корпусах. MAX9178 имеет рабочий температурный диапазон от -40°C до +85°C.

Документация:

		311 Kb Engl Описание микросхемы
