MAX9163

3,3 В одиночный шинный LVDS приемопередатчик

Характеристики:

• BLVDS сигнализация
• 3.3 В однополярное питание
• Низко потребляющая КПОМ технология
• Пропускная способность 200 Мбит/с
• Диапазон входного синфазного сигнала ±1 В
• Чувствительность приемника ±100 мВ
• Противоположное расположение входов и выходов
• На выходе приемника фиксируется высокий логический уровень при ненагруженном, закороченном или неуправляемом входе
• 8- выводной SO корпус

Применение:

• Базовые станции сотовых систем связи
• Добавляющие/исключающие мультиплексоры
• Цифровые кросс-коммутаторы
• DSLAM
• Сетевые коммутаторы/маршрутизаторы
• Соединение плат между собой
• Системы распределения тактовых импульсов

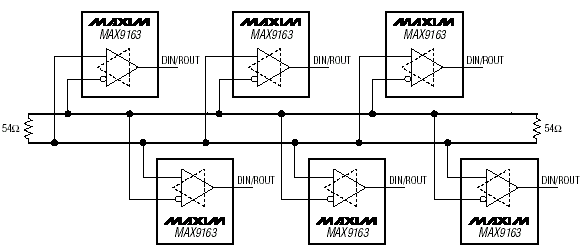

Типовая схема включения:

Расположение выводов:

Общее описание:

MAX9163 - высокоскоростной приемопередатчик шинных низковольтных дифференциальных сигналов (BLVDS), предназначенный для многоточечных шин с высокой нагрузкой. MAX9163 работает от однополярного 3,3 В источника питания и совместим по выводам с прибором DS92LV010A. Приемопередатчик состоит из одного дифференциального передатчика BLVDS сигналов и одного приемника LVDS сигналов. Для снижения нагрузки на шину вход приемника и выход передатчика связаны между собой. Для индивидуальной активизации приемника и передатчика используются отдельные входы DE и nonRE.

Передатчик прибора MAX9163 работает в токовом режиме и имеет типовой выходной ток 9 мА. Передатчик преобразовывает входные несимметричные логические в дифференциальные 243 мВ сигналы (при работе на 27 Ом нагрузку при скорости передачи данных до 200 Мбит/с). Приемник прибора MAX9163 имеет чувствительность менее 100 мВ, преобразовывает входные дифференциальные сигналы в несимметричные логические сигналы и имеет пропускную способность 200 Мбит/с. Приемник оснащен отказоустойчивой схемой, которая устанавливает на выходе приемника высокий логический уровень при отсутствии входного сигнала, при ХХ на входе или при замыкании входов между собой.

MAX9163 выпускается в 8 выводном SO корпусе и имеет индустриальный рабочий температурный диапазон от -40°C до +85°C.

Документация:

206 Kb Engl Описание микросхемы

---
