MAX9111, MAX9113

Одно/двух- канальные приемники линий связи LVDS с ультра- низким фазовым сдвигом импульсов в корпусах SOT23

Отличительные особенности:

• Низкое значение фазового сдвига импульсов 300 пс (макс) для приложений высокоразрешающего копирования сигналов и высокоскоростных перекрестных соединений
• Малогабаритные корпуса 8-Pin SOT23 и SO
• Улучшенная замена (совместимость по выводам) ИС DS90LV018A и DS90LV028A (только в корпусах SO)
• Гарантированная скорость передачи данных до 500 Мбит/с
• Низкая рассеиваемая мощность 29 мВт при 3.3 В
• Соответствует стандарту EIA/TIA-644
• Однополярное питание 3.3 В
• Прямоточное расположение выводов упрощает разводку печатных плат
• Система защиты от сбоя устанавливает выходные сигналы в высокий уровень при неуправляемых входах
• Высокоимпедансное состояние входов LVDS при отключении питания

Области применения:

• Лазерные принтеры
• Цифровые копировальные аппараты
• Сетевые коммутаторы/маршрутизаторы
• Телекоммуникационное коммутационное оборудование
• Базовые станции сотовых сетей
• ЖКИ дисплеи
• Межблочные распределительные магистрали данных
• Распределение тактовых сигналов

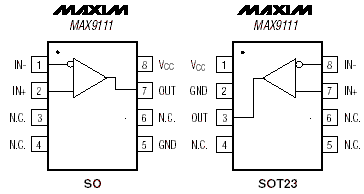

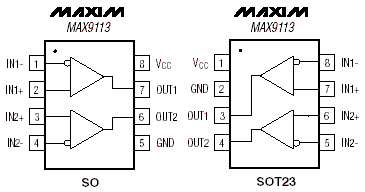

Расположение выводов:

Описание:

Одно/двух - канальные низковольтные дифференциальные приемники сигналов (LVDS) MAX9111/ MAX9113 являются идеальным решением для высокоскоростных приложений, требующих минимального энергопотребления, малых габаритов и низких шумовых характеристик. Обе ИС поддерживают скорости переключения, превышающие 500 Мбит/с, при однополярном питании от источника +3.3 В. ИС MAX9111/ MAX9113 имеют ультра – низкий уровень фазовых сдвигов, необходимый для приложений с высоким уровнем разрешения, таких как, лазерные принтеры и цифровые копировальные аппараты.

ИС MAX9111 является одноканальным LVDS приемником, и MAX9113 является двухканальным приемником LVDS.

Обе ИС имеют совместимость со стандартами TIA/EIA-644 LVDS и преобразовывает входные уровни LVDS в выходные LVTTL/CMOS - совместимые уровни. Функция повышения надежности устанавливает выходные сигналы в высокое состояние при разомкнутых, неуправляемых, замкнутых на корпус, или терминированных входах. ИС MAX9111/ MAX9113 выпускаются в корпусах типа 8-pin SOT23 и SO.

Для получения технических характеристик на одно/двух - канальные драйверы сигналов LVDS в корпусах типов SOT23 и SO обращайтесь к описаниям ИС MAX9110/MAX9112.
